Technik für Gasleitungsbau

Question 1

Beschreibung Anbohrgerät

Answer

Unser Anbohrgerät eignet sich zum Anbohren von Rohren aus Metall und Kunststoff mit einem Bohrungsdurchmesser von 1 bis 6 Zoll. Um ein zufriedenstellendes Bohrergebnis zu erreichen stehen verschiedene Bohrkronen zur Auswahl.

In Betrieb befindliche Leitungen können bis zu einem Betriebsdruck von 16 bar angebohrt werden ohne das es zum Medienaustritt kommt. Erhältlich sind die Geräte in vier verschiedenen Größen mit Verfahrwegen von 130 bis 1000 mm.

Varianten

20010001 Anbohrgerät MAXI, Verfahrweg max. 250 mm, 16 bar, DN 25–150, 1″-6″
02810020 Stopplegerät, Verfahrweg max. 480 mm, 16 bar, DN 25–150, 1″-6″
02810019 Stopplegerät, Verfahrweg max. 700 mm, 16 bar, DN 25–150, 1″-6″
20070002 Anbohrgerät MAXI, Verfahrweg max. 1000 mm, 16 bar, DN 25–150, 1″-6″

Lieferumfang

• Ein Anbohr- bzw. Stopplegerät mit integrierter Bohrstange
• Zwei Durchtreiber
• Ein Innensechskantschlüssel

Außerdem werden alle Geräte auf Ihre Anwendung angepasst und aus dem umfangreichen Zubehörangebot exakt auf Ihre Wünsche zugeschnitten. Gerne Beraten wir Sie bei der Auswahl und helfen Ihnen Ihre Aufgabe bestmöglich zu lösen.

Question 2

Beschreibung Handsetzblasen mit konischen Gummiverschluss-Stopfen und Vordruckmessung

Answer

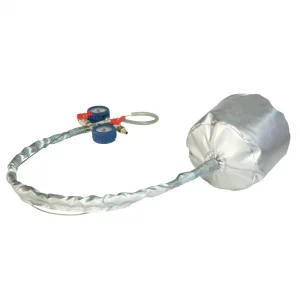

Handsetzblasen mit Vordruckmessung
inkl. Prüfkopf bestehend aus: Kreuz-Stück, zwei Kugelhähnen und Manometer
Art. Nr.
01400001 Einzelblase, mit 2 Kugelhähnen, DN 40
01400002 Einzelblase, mit 2 Kugelhähnen, DN 50
01400003 Einzelblase, mit 2 Kugelhähnen, DN 60
01400004 Einzelblase, mit 2 Kugelhähnen, DN 80
01400005 Einzelblase, mit 2 Kugelhähnen, DN 100
01400006 Einzelblase, mit 2 Kugelhähnen, DN 110
01400007 Einzelblase, mit 2 Kugelhähnen, DN 125
01400008 Einzelblase, mit 2 Kugelhähnen, DN 150
01400009 Einzelblase, mit 2 Kugelhähnen, DN 160
01400010 Einzelblase, mit 2 Kugelhähnen, DN 175
01400011 Einzelblase, mit 2 Kugelhähnen, DN 200
01400012 Einzelblase, mit 2 Kugelhähnen, DN 210
01400013 Einzelblase, mit 2 Kugelhähnen, DN 225
01400014 Einzelblase, mit 2 Kugelhähnen, DN 250
01400015 Einzelblase, mit 2 Kugelhähnen, DN 260
01400016 Einzelblase, mit 2 Kugelhähnen, DN 300
01400017 Einzelblase, mit 2 Kugelhähnen, DN 310
01400018 Einzelblase, mit 2 Kugelhähnen, DN 350
01400019 Einzelblase, mit 2 Kugelhähnen, DN 400
01400020 Einzelblase, mit 2 Kugelhähnen, DN 450
01400021 Einzelblase, mit 2 Kugelhähnen, DN 500
01400022 Einzelblase, mit 2 Kugelhähnen, DN 550
01400023 Einzelblase, mit 2 Kugelhähnen, DN 600
01400024 Einzelblase, mit 2 Kugelhähnen, DN 650
01400025 Einzelblase, mit 2 Kugelhähnen, DN 700
01400026 Einzelblase, mit 2 Kugelhähnen, DN 750
01400027 Einzelblase, mit 2 Kugelhähnen, DN 800
01400028 Einzelblase, mit 2 Kugelhähnen, DN 900
01400029 Einzelblase, mit 2 Kugelhähnen, DN 1000
01400030 Einzelblase, mit 2 Kugelhähnen, DN 1100
01400031 Einzelblase, mit 2 Kugelhähnen, DN 1200
01400032 Einzelblase, mit 2 Kugelhähnen, DN 1300
01400033 Einzelblase, mit 2 Kugelhähnen, DN 1400
01400034 Einzelblase, mit 2 Kugelhähnen, DN 1500
01400035 Einzelblase, mit 2 Kugelhähnen, DN 1600
01400036 Einzelblase, mit 2 Kugelhähnen, DN 2000

Question 3

Beschreibung Anbohrgerät TITAN

Answer

Das Anbohrgerät TITAN eignet sich zum Anbohren von Rohren aus Metall mit einem Bohrungsdurchmesser von DN 80 bis DN 300 beziehungsweise 3 bis 12 Zoll.

In Betrieb befindliche Leitungen können bis zu einem Betriebsdruck von 4 bar angebohrt werden, ohne dass es zum Medienaustritt kommt. Erhältlich sind die Geräte in zwei verschiedenen Größen mit einem Verfahrweg von 650 mm oder einem Verfahrweg von 1200 mm. Gerne beraten wir Sie bei der Anwendung und Ausstattung Ihres individuellen TITAN Anbohrgerätes.

Varianten

69000001 Anbohrgerät TITAN, Verfahrweg max. 650 mm, 4 bar, DN 80–300, 3″-12″
09000003 Drehmomentaufnahme Verfahrweg 650 mm ab DN 200, 8″
69000275 Anbohrgerät TITAN, Verfahrweg max. 1200 mm, 4 bar, DN 80–300, 3″-12″
69000276 Drehmomentaufnahme Verfahrweg 1200 mm ab DN 200, 8″

Lieferumfang

• Ein Anbohrgerät mit integrierter Bohrstange
• Eine Drehmomentaufnahme bis DN 150
• Zwei Griffe zur Vorschubeinstellung
• Ein Innensechskantschlüssel

Außerdem werden alle Geräte auf Ihre Anwendung angepasst und aus dem umfangreichen Zubehörangebot exakt auf Ihre Wünsche zugeschnitten. Gerne Beraten wir Sie bei der Auswahl und helfen Ihnen Ihre Aufgabe bestmöglich zu lösen.

Question 4

Beschreibung Stopplegerät – HSE

Answer

Unsere Stopplegeräte dienen dem zuverlässigen Absperren bis zu Rohrweiten von DN 100 im Gas‑, Wasser- und Fernwärmebereich bis zu einem Betriebsdruck von 6 bar. Optional können sie mit einer Vordruckmessung ausgerüstet werden.

Erhältlich sind die Geräte in verschiedenen Größen mit Verfahrwegen von 480 bis 700 mm. Für größere Rohrweiten kommt unser Anbohr- / Absperrsystem TITAN 8plus zum Einsatz.

Varianten

02810020 Stopplegerät, Verfahrweg max. 480 mm, 16 bar, DN 25–150, 1″-6″
02810019 Stopplegerät, Verfahrweg max. 700 mm, 16 bar, DN 25–150, 1″-6″
02810316 Umbausatz zu Verstärktem Stopplegerät DN 100

Lieferumfang

• Ein Anbohr- bzw. Stopplegerät mit integrierter Bohrstange
• Zwei Durchtreiber
• Ein Innensechskantschlüssel
• Kappe für Richtungsanzeige
• Freilaufknarre

Außerdem werden alle Geräte auf Ihre Anwendung angepasst und aus dem umfangreichen Zubehörangebot exakt auf Ihre Wünsche zugeschnitten. Gerne Beraten wir Sie bei der Auswahl und helfen Ihnen Ihre Aufgabe bestmöglich zu lösen.

Question 5

Beschreibung Doppel-Blasensetzgerät

Answer

„Sollen Gasleitungen mit Nennweiten >DN 150 und/oder Betriebsdrücken >30mbar gesperrt werden, ist laut BGR500 der Einsatz von je zwei Blasen mit zusätzlicher Zwischenraumentlüftung erforderlich“. Das Doppel-Blasensetzgerät sowie die dazu gehörigen MDA-Blasen oder Stoffblasen dienen dem temporären Absperren von Gasleitungen und verfügen alle über ein DVGW-Zertifikat. Mit diesem Gerät werden zwei Absperrblasen von der Größe DN 80 bis DN 300 hintereinander in die Rohrleitung eingebracht und bedient.

Vorteile der Doppel-Blasen-Setztechnik:

Sie brauchen nur zwei Geräte im Gegensatz zum herkömmlichen Setzen von vier Einzelblasen
Das Setzen der Blasen gegen den Leitungsdruck erspart jeweils bis zu einen Meter Erdaushub
Ein Abreißen oder Umschlagen der Blasen während des Sperrvorgangs ist nicht möglich
Jedes Blasensetzgerät verfügt über seperate Anschlüsse für die Befüllung der Blasen, Zwischenentlüftung und Vordruckmessung
Ein regelkonformes Arbeiten (Begasen, Inertisieren, Spülen) ist möglich, ohne dass eine Blase entspannt werden muss
Der momentane Druck in der Gasleitung kann jederzeit gemessen werden
Das Schleichgas der Druckblase kann sicher von der Baustelle abgeführt werden

Varianten

00800001 Doppelblasensetzgerät DN 80–200 MDA / bis DN 300 Stoffblase
00800120 Erweiterungssatz Doppelblasensetzgerät DN 200–300 MDA

Lieferumfang

für Durchmesser 80–210 mm:
• Gasschleuse
• Setzgestänge mit Armaturen
• Setzrohr DN 80–130
• Setzrohr DN 100–160
• Setzrohr DN 150–210

für Durchmesser 200–315 mm:
• Gasschleuse
• Setzgestänge mit Armaturen
• Setzrohr DN 200–315

Außerdem werden alle Geräte auf Ihre Anwendung angepasst und aus dem umfangreichen Zubehörangebot exakt auf Ihre Wünsche zugeschnitten. Gerne Beraten wir Sie bei der Auswahl und helfen Ihnen Ihre Aufgabe bestmöglich zu lösen.

Question 6

Beschreibung Einzel-Blasensetzgerät DN 300-600

Answer

Der Einsatz eines Einzel-Blasensetzgeräts mit Vordruckmessung ermöglicht das vorübergehende Sperren von Versorgungsleitungen ohne Gasaustritt bei kontinuierlicher Messung des anstehenden Leitungsdrucks. Um die Versorgung weiter aufrechtzuerhalten kommt ein Bypass zum Einsatz. Alles was Sie dafür benötigen bieten wir Ihnen individuell aus unserem umfangreichen Zubehörangebot an.

Varianten

00800121 Einzelblasensetzgerät mit Vordruckmessung für Stoffblasen 350–600 mm / MDA-Blasen 300500 mm

Lieferumfang

• Gasschleuse mit 6″ Anschluss
• Setzrohr 300–500mm MDA™
• Setzgestänge mit Armaturen

Question 7

Beschreibung Gasschleuse für TV-Schiebekameras

Answer

Mit unserer Gasschleuse für TV-Schiebekameras ermöglichen Sie eine sichere TV-Inspektion von gasführenden Leitungen – ganz ohne Gasaustritt. So kann z.B. der Zustand einer gasführenden Leitung überprüft werden, wenn bei einer Absperrmaßnahme Gasblasen “wegplatzen” bzw. im Rohr zerstört würden. Die Schleuse erlaubt das austrittsfreie Einbringen von Schiebekameras in Gasleitungen bei einem Druckbereich von 0 bis 6 bar.

Ob bei Wartungen, Reparaturen oder regelmäßigen Prüfungen: Unsere Gasschleuse sorgt dafür, dass Ihre TV-Inspektionsgeräte sicher ins Leitungssystem gelangen. So behalten Sie stets den Überblick über den Zustand der Gasleitungen, ohne den Betrieb unterbrechen zu müssen.

Innovative TV-Schleusentechnik für den sicheren Leitungszugang

Die Gasschleuse für TV-Schiebekameras ist ein unverzichtbares Hilfsmittel im Bereich der Leitungsinspektion. Sie erlaubt das Einbringen und Zurückholen von Inspektionskameras in laufenden Gasnetzen, ohne dass Gas austritt.

Dank einer durchdachten Technik wird die Kamera sicher und kontrolliert in die Leitung eingeführt und nach der Inspektion wieder entnommen. Diese Methode reduziert Risiken und gewährleistet maximale Sicherheit bei der Arbeit an Gasleitungen.

Rohrverbindungen können, insbesondere bei einem Werkstoffwechsel der Leitung eingesehen werden. Aber auch Auffangvorrichtungen, Schieber und sonstige Einbauten können Sie mit dem Kameraschleusensystem erfassen. Auch bei Wasser (Druckrohr) ‑Leitungen kann mit Hilfe einer Kamera viel ökonomischer festgestellt werden, ob beispielsweise ein Schieber noch richtig schließt.

Ihre Vorteile mit der Gasschleuse für TV-Schiebekameras

Gasfreies Einbringen von Schiebekameras für Inspektionszwecke
Druckbereiche von 0 bis 6 bar problemlos abdeckbar
Sicherer Zugang zu laufenden Gasleitungen ohne Betriebsunterbrechung
Flexible und einfache Handhabung für präzise Inspektionen

Mit unserer TV-Schleuse führen Sie Inspektionen effizient und sicher durch – egal ob bei geplanten Wartungen oder in Notfällen. Vertrauen Sie auf innovative Technik für maximale Sicherheit und Effizienz bei der Gasleitungsprüfung.

TV-Gasschleusen-System für verschiedene Kameraköpfe

Das TV-Gasschleusen-System wird für verschiedene Kameraköpfe angeboten, entsprechende Adapter machen das System kompatibel zu den meisten Kameraherstellern. Der Einsatz des TV-Gasschleusensystems ist in der Standardausführung bis 1 bar Betriebsdruck gewährleistet und findet seine Grenzen in der Regel über die Druckbelastungsfähigkeit des eingesetzten Kamerakopfes.

Varianten

80000001 HA Gas- /Wasserschleuse für geschlossene Rohre, bis 1 bar
80000002 HA Gas- /Wasserschleuse für geschlossene Rohre, bis 6 bar
80000018 Transportkoffer für Gas- und Wasserschleuse
09990045 Aluminium-Transportkoffer für Kamerahaspeln bis 540 mm
80000099 Einführungshilfe zum Schutz des Kamerakopfes für RI4035

Lieferumfang

• TV-Gasschleuse
• Setzrohr
• Spezial-Klemmverschraubung

Question 8

Beschreibung Handsetzblasen mit konischem Gummiverschluss-Stopfen

Answer

MDA Einzel-Handsetz-Gasabsperrblase

mit konischem Gummistopfen, Kugelhahn und Manometer
Art. Nr.
01100123 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 50 – 80
01100124 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 80 – 130
01100021 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 100 – 160
01100125 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 150 – 210
01100126 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 200 – 315
01100127 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 300 – 500

MDA Einzel-Handsetz-Gasabsperrblase mit Vordruckmessung

mit konischem Gummistopfen, Kugelhahn und Manometer
Art. Nr.
01100128 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 50 – 80
01100129 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 80 – 130
01100130 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 100 – 160
01100131 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 150 – 210
01100132 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 200 – 315
01100030 MDA Handsetzblase, mit T‑Stück, Kugelhahn und Manometer, DN 300 – 500

Question 9

Beschreibung Handsetzblasen mit konischem Gummiverschluss-Stopfen und Prüfkopf

Answer

MDA Einzel-Handsetz-Gasabsperrblase mit Prüfkopf

bestehend aus: T‑Stück, Kugelhahn und Manometer
Art. Nr.
01200001 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 40
01200002 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 50
01200003 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 60
01200004 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 80
01200005 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 100
01200006 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 110
01200007 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 125
01200008 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 150
01200009 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 160
01200010 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 175
01200011 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 200
01200012 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 210
01200013 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 225
01200014 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 250
01200015 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 260
01200016 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 300
01200017 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 310
01200018 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 350
01200019 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 400
01200020 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 450
01200021 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 500
01200107 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 550
01200023 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 600
01200024 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 650
01200025 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 700
01200026 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 750
01200027 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 800
01200028 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 900
01200029 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1000
01200030 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1100
01200031 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1200
01200032 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1300
01200033 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1400
01200034 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1500
01200035 Einzelblase, mit T‑Stück, Kugelhahn und Manometer, DN 1600

Question 10

Beschreibung Schub-Handsetzblasen mit Prüfkopf

Answer

Schub-Handsetzblasen mit Prüfkopf

bestehend aus T‑Stück, Kugelhahn/Luftstecknippel Typ 26, Manometer
Art. Nr.
01800001 Einzelblase, flexible Ausführung, mit Manometer, DN 40
01800002 Einzelblase, flexible Ausführung, mit Manometer, DN 50
01800003 Einzelblase, flexible Ausführung, mit Manometer, DN 60
01800004 Einzelblase, flexible Ausführung, mit Manometer, DN 80
01800005 Einzelblase, flexible Ausführung, mit Manometer, DN 100
01800006 Einzelblase, flexible Ausführung, mit Manometer, DN 110
01800007 Einzelblase, flexible Ausführung, mit Manometer, DN 125
01800008 Einzelblase, flexible Ausführung, mit Manometer, DN 150
01800009 Einzelblase, flexible Ausführung, mit Manometer, DN 160
01800010 Einzelblase, flexible Ausführung, mit Manometer, DN 175
01800011 Einzelblase, flexible Ausführung, mit Manometer, DN 200
01800012 Einzelblase, flexible Ausführung, mit Manometer, DN 210
01800013 Einzelblase, flexible Ausführung, mit Manometer, DN 225
01800014 Einzelblase, flexible Ausführung, mit Manometer, DN 250
01800015 Einzelblase, flexible Ausführung, mit Manometer, DN 260
01800016 Einzelblase, flexible Ausführung, mit Manometer, DN 300
01800017 Einzelblase, flexible Ausführung, mit Manometer, DN 310
01800018 Einzelblase, flexible Ausführung, mit Manometer, DN 350
01800019 Einzelblase, flexible Ausführung, mit Manometer, DN 400
01800020 Einzelblase, flexible Ausführung, mit Manometer, DN 450
01800021 Einzelblase, flexible Ausführung, mit Manometer, DN 500
01800022 Einzelblase, flexible Ausführung, mit Manometer, DN 550
01800023 Einzelblase, flexible Ausführung, mit Manometer, DN 600
01800024 Einzelblase, flexible Ausführung, mit Manometer, DN 650
01800025 Einzelblase, flexible Ausführung, mit Manometer, DN 700
01800026 Einzelblase, flexible Ausführung, mit Manometer, DN 750
01800027 Einzelblase, flexible Ausführung, mit Manometer, DN 800
01800028 Einzelblase, flexible Ausführung, mit Manometer, DN 900
01800029 Einzelblase, flexible Ausführung, mit Manometer, DN 1000
01800030 Einzelblase, flexible Ausführung, mit Manometer, DN 1100
01800031 Einzelblase, flexible Ausführung, mit Manometer, DN 1200
01800032 Einzelblase, flexible Ausführung, mit Manometer, DN 1300
01800033 Einzelblase, flexible Ausführung, mit Manometer, DN 1400
01800034 Einzelblase, flexible Ausführung, mit Manometer, DN 1500
01800035 Einzelblase, flexible Ausführung, mit Manometer, DN 1600

Question 11

Beschreibung MDA-Doppelblasen für der S+B Doppelblasensetzgerät

Answer

Varianten

01100001 MDA 1 bar, Doppelabsperrblase mit Zwischenentlüftung, DN 50–80 mm
01100023 MDA 1 bar, Doppelabsperrblase mit Zwischenentlüftung, DN 80–130 mm
01100039 MDA Doppel-Absperrblase mit Zwischenraumentlüftung und Vordruckmessung, DN 100–160 mm
01100049 MDA 1 bar, Doppelabsperrblase mit Zwischenentlüftung, DN 150–210 mm
01100052 MDA 1 bar, Doppelabsperrblase mit Zwischenentlüftung, DN 200–315 mm

Question 12

Beschreibung MDA-Einzelblasen mit Vordruckmessung

Answer

Varianten

01100117 MDA 1 bar, Setzblase mit Vordruckmessung, DN 50–80mm
01100118 MDA 1 bar, Setzblase mit Vordruckmessung, DN 80–130mm
01100119 MDA 1 bar, Setzblase mit Vordruckmessung, DN 100–160mm
01100120 MDA 1 bar, Setzblase mit Vordruckmessung, DN 150–210mm
01100121 MDA 1 bar, Setzblase mit Vordruckmessung, DN 200–315mm
01100122 MDA 1 bar Setzblase mit Vordruckmessung, DN 300–500mm

Question 13

Beschreibung MDA-Einzelblasen ohne Vordruckmessung

Answer

MDA-Einzelblasen ohne Vordruckmessung

für Einzel-Blasensetzgerät ohne Vordruckmessung
01100106 MDA 1 bar, Setzblase, DN 50–80 mm
01100003 MDA 1 bar, Setzblase, DN 80–130mm
01100110 MDA 1 bar, Setzblase, DN 100–160 mm
01100113 MDA 1 bar, Setzblase, DN 150–210 mm
01100114 MDA 1 bar, Setzblase, DN 200–315mm
01100116 MDA 1 bar, Setzblase, DN 300–500 mm

Question 14

Beschreibung Schub-Handsetzblasen mit Chloropren Hülle

Answer

Schub-Handsetzblasen mit Chloropren Hülle

mit Schnellverschlusskupplung Typ 26 und Chloroprenhülle, öl- und chemikalienbeständig
Art. Nr.
01820001 Schubgasabsperrblase, CR Hülle, DN 50
01820002 Schubgasabsperrblase, CR Hülle, DN 60
01820003 Schubgasabsperrblase, CR Hülle, DN 80
01820004 Schubgasabsperrblase, CR Hülle, DN 100
01820005 Schubgasabsperrblase, CR Hülle, DN 110
01820006 Schubgasabsperrblase, CR Hülle, DN 125
01820007 Schubgasabsperrblase, CR Hülle, DN 150
01820008 Schubgasabsperrblase, CR Hülle, DN 160
01820009 Schubgasabsperrblase, CR Hülle, DN 175
01820010 Schubgasabsperrblase, CR Hülle, DN 200
01820011 Schubgasabsperrblase, CR Hülle, DN 210
01820012 Schubgasabsperrblase, CR Hülle, DN 225
01820013 Schubgasabsperrblase, CR Hülle, DN 250
01820014 Schubgasabsperrblase, CR Hülle, DN 260
01820015 Schubgasabsperrblase, CR Hülle, DN 300
01820016 Schubgasabsperrblase, CR Hülle, DN 310
01820017 Schubgasabsperrblase, CR Hülle, DN 350
01820018 Schubgasabsperrblase, CR Hülle, DN 400
01820019 Schubgasabsperrblase, CR Hülle, DN 450
01820020 Schubgasabsperrblase, CR Hülle, DN 500
01820021 Schubgasabsperrblase, CR Hülle, DN 550
01820022 Schubgasabsperrblase, CR Hülle, DN 600
01820023 Schubgasabsperrblase, CR Hülle, DN 650
01820024 Schubgasabsperrblase, CR Hülle, DN 700
01820025 Schubgasabsperrblase, CR Hülle, DN 750
01820026 Schubgasabsperrblase, CR Hülle, DN 800
01820027 Schubgasabsperrblase, CR Hülle, DN 900
01820028 Schubgasabsperrblase, CR Hülle, DN 1000
01820029 Schubgasabsperrblase, CR Hülle, DN 1100
01820030 Schubgasabsperrblase, CR Hülle, DN 1200
01820031 Schubgasabsperrblase, CR Hülle, DN 1300
01820032 Schubgasabsperrblase, CR Hülle, DN 1400
01820033 Schubgasabsperrblase, CR Hülle, DN 1500
01820034 Schubgasabsperrblase, CR Hülle, DN 1600

Question 15

Beschreibung Doppel-Handsetzblasenblasen mit extra starker Hülle

Answer

ohne Zwischenentlüftung

inkl. mech. verpressbarem Gummistopfen, Prüfkopf bestehend aus T‑Stück, Kugelhahn und Manometer
Art. Nr.
01700001 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 80
01700002 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 100
01700003 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 110
01700004 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 125
01700005 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 150
01700006 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 160
01700007 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 175
01700008 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 200
01700009 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 210
01700010 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 225
01700011 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 250
01700012 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 260
01700013 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 300
01700014 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 310
01700015 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 350
01700016 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 400
01700017 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 450
01700018 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 500
01700019 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 550
01700020 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 600
01700021 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 650
01700022 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 700
01700023 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 750
01700024 Doppelblase, ohne Zwischenentlüftung, eigene Luftzuführung, DN 800

mitZwischenentlüftung

inkl. mech. verpressbarem Gummistopfen, Prüfkopf bestehend aus T‑Stück, zwei Kugelhähne und Manometer
Art. Nr.
01710001 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 80
01710002 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 100
01710003 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 110
01710004 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 125
01710005 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 150
01710006 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 160
01710007 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 175
01710008 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 200
01710009 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 210
01710010 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 225
01710011 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 250
01710012 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 260
01710013 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 300
01710014 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 310
01710015 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 350
01710016 Doppelblase, mit Zwischenentlüftung, eigene Luftzuführung, DN 400

Question 16

Beschreibung Einzelhandsetzblasen zum Formiergasschweißen

Answer

Einzelhandsetzblasen zum Formiergasschweißen

mit 5m Zugseil, Ringöse und Schlauchschutz
Art. Nr.
01860001 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 40
01860002 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 50
01860003 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 60
01860004 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 80
01860005 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 100
01860006 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 110
01860007 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 125
01860008 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 140
01860009 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 150
01860010 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 160
01860011 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 175
01860012 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 200
01860013 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 210
01860014 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 225
01860015 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 250
01860016 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 260
01860017 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 300
01860018 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 310
01860019 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 350
01860020 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 400
01860021 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 450
01860022 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 500
01860023 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 550
01860024 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 600
01860025 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 650
01860026 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 700
01860027 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 750
01860028 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 800
01860029 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 900
01860030 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 1000
01860031 Einzelblase, Hülle aus aluminiumbeschichteter Glasfaser, DN 1100

Question 17

Beschreibung Doppelhandsetzblasen zum Formiergasschweißen

Answer

Doppelhandsetzblasen zum Formiergasschweißen

hiermit wird der Arbeitsraum beim Schweißen abgetrennt und kann gleichzeitig mit Formiergas befüllt werden
Art. Nr.
01850034 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 630 mm, DN 50
01850035 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 660 mm, DN 60
01850036 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 670 mm, DN 80
01850037 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 600 mm, DN 100
01850038 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 600 mm, DN 110
01850039 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 650 mm, DN 125
01850040 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 600 mm, DN 140
01850041 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 600 mm, DN 150
01850042 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 600 mm, DN 160
01850043 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 175
01850044 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 200
01850045 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 210
01850046 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 225
01850047 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 250
01850048 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 700 mm, DN 260
01850049 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 800 mm, DN 300
01850050 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 800 mm, DN 310
01850051 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 960 mm, DN 350
01850052 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 900 mm, DN 400
01850053 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 880 mm, DN 450
01850054 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 880 mm, DN 500
01850055 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 980 mm, DN 550
01850056 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 980 mm, DN 600
01850057 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 980 mm, DN 650
01850058 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 1080 mm, DN 700
01850059 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 1180 mm, DN 750
01850060 Doppelblase, Hüllen aus alubeschichteter Glasfaser, Abstand 1180 mm, DN 800

Zubehör Doppelblasen zum Formiergasschweißen

Art. Nr.
01850061 Schlauchpaket zu Formiergasblase DN 40–375
01850062 Schlauchpaket zu Formiergasblase DN 400–600
01850063 Schlauchpaket zu Formiergasblase DN 700–800
01850065 Schlaupaket zu Formiergasblase 1m Verlängerung, 1,00

Question 18

Beschreibung Ersatzhüllen zu S+B Gas-Absperrblasen

Answer

Ersatzhüllen zu S+B Gas-Absperrblasen

passend zu den Artikeln mit Kern-Nr.: 0090, 0091, 0095, 0120, 0130, 0140, 0145, 0150, 0180, 0185 und 0190
Art. Nr.
00950074 MDH Kunststoffhülle, DN 40
00950075 MDH Kunststoffhülle, DN 50
00950076 MDH Kunststoffhülle, DN 60
01200147 MDH Kunststoffhülle, DN 75
01200117 MDH Kunststoffhülle, DN 100
00950077 MDH Kunststoffhülle, DN 110
01200120 MDH Kunststoffhülle, DN 125
01200118 MDH Kunststoffhülle, DN 150
00950078 MDH Kunststoffhülle, DN 160
00950079 MDH Kunststoffhülle, DN 175
01200121 MDH Kunststoffhülle, DN 200
00950080 MDH Kunststoffhülle, DN 210
01200122 MDH Kunststoffhülle, DN 250
01850081 MDH Kunststoffhülle, DN 260
01200123 MDH Kunststoffhülle, DN 300
00950082 MDH Kunststoffhülle, DN 310
00950083 MDH Kunststoffhülle, DN 350
00950084 MDH Kunststoffhülle, DN 400
00950085 MDH Kunststoffhülle, DN 450
01200158 MDH Kunststoffhülle, DN 500
00950087 MDH Kunststoffhülle, DN 550
00950088 MDH Kunststoffhülle, DN 600
00950089 MDH Kunststoffhülle, DN 700
00950090 MDH Kunststoffhülle, DN 750
00950091 MDH Kunststoffhülle, DN 800
01200157 MDH Kunststoffhülle, DN 900
00950093 MDH Kunststoffhülle, DN 1000
00950094 MDH Kunststoffhülle, DN 1100
00950095 MDH Kunststoffhülle, DN 1200
00950096 MDH Kunststoffhülle, DN 1300
00950097 MDH Kunststoffhülle, DN 1400
00950098 MDH Kunststoffhülle, DN 1500
00950099 MDH Kunststoffhülle, DN 1600

Question 19

Beschreibung Ersatzhüllen zu S+B Gas-Absperrblasen mit extra starker Hülle

Answer

Ersatzhüllen zu S+B Gas-Absperrblasen mit extra starker Hülle

passend zu Artikel mit Kern-Nr.: 0160 und 0170
Art. Nr.
01030001 HDH Spezial-Kunststoffhülle, DN 40
01030002 HDH Spezial-Kunststoffhülle, DN 50
01030003 HDH Spezial-Kunststoffhülle, DN 60
01030004 HDH Spezial-Kunststoffhülle, DN 80
01030005 HDH Spezial-Kunststoffhülle, DN 100
01030006 HDH Spezial-Kunststoffhülle, DN 110
01030007 HDH Spezial-Kunststoffhülle, DN 125
01030008 HDH Spezial-Kunststoffhülle, DN 150
01030009 HDH Spezial-Kunststoffhülle, DN 160
01030010 HDH Spezial-Kunststoffhülle, Dn 175
01030011 HDH Spezial-Kunststoffhülle, DN 200
01030012 HDH Spezial-Kunststoffhülle, DN 210
01030013 HDH Spezial-Kunststoffhülle, DN 250
01030014 HDH Spezial-Kunststoffhülle, DN 260
01030015 HDH Spezial-Kunststoffhülle, DN 275
01030016 HDH Spezial-Kunststoffhülle, DN 300
01030017 HDH Spezial-Kunststoffhülle, DN 310
01030018 HDH Spezial-Kunststoffhülle, DN 350
01030019 HDH Spezial-Kunststoffhülle, DN 400
01030020 HDH Spezial-Kunststoffhülle, DN 450
01030021 HDH Spezial-Kunststoffhülle, DN 500
01030022 HDH Spezial-Kunststoffhülle, DN 550
01030023 HDH Spezial-Kunststoffhülle, DN 600
01030024 HDH Spezial-Kunststoffhülle, DN 650
01030025 HDH Spezial-Kunststoffhülle, DN 700
01030026 HDH Spezial-Kunststoffhülle, DN 750
01030027 HDH Spezial-Kunststoffhülle, DN 800
01030028 HDH Spezial-Kunststoffhülle, DN 900
01030029 HDH Spezial-Kunststoffhülle, DN 1000
01030030 HDH Spezial-Kunststoffhülle, DN 1100
01030031 HDH Spezial-Kunststoffhülle, DN 1200
01030032 HDH Spezial-Kunststoffhülle, DN 1300
01030033 HDH Spezial-Kunststoffhülle, DN 1400
01030034 HDH Spezial-Kunststoffhülle, DN 1500
01030035 HDH Spezial-Kunststoffhülle, DN 1600

Question 20

Beschreibung Ersatzhüllen zu allen S+B Formiergas-Absperrblasen

Answer

Ersatzhüllen zu allen S+B Formiergas-Absperrblasen

Art. Nr.
01040001 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 50
01040002 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 60
01040003 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 80
01040004 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 100
01040005 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 110
01040006 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 125
01040007 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 140
01040008 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 150
01040009 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 160
01040010 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 175
01040011 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 200
01040012 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 210
01040013 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 250
01040015 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 300
01040016 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 310
01040016 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 310
01040017 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 350
01040018 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 400
01040019 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 450
01040020 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 500
01040021 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 550
01040022 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 600
01040023 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 650
01040024 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 700
01040025 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 750
01040026 FFH Hülle, aluminiumbeschichtete Glasfaserfolie, DN 800

Question 21

Beschreibung Ersatz-Gummiblasen aus Naturkautschuk

Answer

Ersatz-Gummiblasen aus Naturkautschuk

passend zu Artikel mit Kern-Nr.: 0090, 0091, 0095, 0120, 0130, 0140, 0145, 0150, 0180, 0185, 0190, 0960 und 0961
Art. Nr.
00950042 Ersatz-Gummiblase, Naturkautschuk, DN 50
00950043 Ersatz-Gummiblase, Naturkautschuk, DN 60
00950007 Ersatz-Gummiblase, Naturkautschuk, DN 80
00950020 Ersatz-Gummiblase, Naturkautschuk, DN 100
00950044 Ersatz-Gummiblase, Naturkautschuk, DN 125
00950027 Ersatz-Gummiblase, Naturkautschuk, DN 150
00950045 Ersatz-Gummiblase, Naturkautschuk, DN 175
00950032 Ersatz-Gummiblase, Naturkautschuk, DN 200
00950035 Ersatz-Gummiblase, Naturkautschuk, DN 250
00950039 Ersatz-Gummiblase, Naturkautschuk, DN 300
00950046 Ersatz-Gummiblase, Naturkautschuk, DN 350
00950047 Ersatz-Gummiblase, Naturkautschuk, DN 400
00950048 Ersatz-Gummiblase, Naturkautschuk, DN 450
00950049 Ersatz-Gummiblase, Naturkautschuk, DN 500
00950050 Ersatz-Gummiblase, Naturkautschuk, DN 600
00950051 Ersatz-Gummiblase, Naturkautschuk, DN 700
00950052 Ersatz-Gummiblase, Naturkautschuk, DN 800
00950053 Ersatz-Gummiblase, Naturkautschuk, DN 900
00950054 Ersatz-Gummiblase, Naturkautschuk, DN 1000
00950055 Ersatz-Gummiblase, Naturkautschuk, DN 1100
00950056 Ersatz-Gummiblase, Naturkautschuk, DN 1200
00950057 Ersatz-Gummiblase, Naturkautschuk, DN 1300
00950058 Ersatz-Gummiblase, Naturkautschuk, DN 1400
00950059 Ersatz-Gummiblase, Naturkautschuk, DN 1500
00950060 Ersatz-Gummiblase, Naturkautschuk, DN 1600
00950061 Ersatz-Gummiblase, Naturkautschuk, DN 1700
00950062 Ersatz-Gummiblase, Naturkautschuk, DN 1800
00950063 Ersatz-Gummiblase, Naturkautschuk, DN 1900
00950064 Ersatz-Gummiblase, Naturkautschuk, DN 2000

Question 22

Beschreibung Ersatz-Gummiblasen für öl- und chemikalien-beständige Blasen

Answer

Ersatz-Gummiblasen für öl- und chemikalien-beständige Blasen

passend zu Artikel mit Kern-Nr.: 0120, 0130, 0140, 0145, 0150, 0180, 0185, 0190, 0960 und 0961
Art. Nr.
00120062 Ersatz-Gummiblase, CR (Chloroprene), DN 40
00120063 Ersatz-Gummiblase, CR (Chloroprene), DN 50
00120064 Ersatz-Gummiblase, CR (Chloroprene), DN 60
00120065 Ersatz-Gummiblase, CR (Chloroprene), DN 80
00120066 Ersatz-Gummiblase, CR (Chloroprene), DN 100
00120067 Ersatz-Gummiblase, CR (Chloroprene), DN 125
00120068 Ersatz-Gummiblase, CR (Chloroprene), DN 150
00120069 Ersatz-Gummiblase, CR (Chloroprene), DN 175
00120070 Ersatz-Gummiblase, CR (Chloroprene), DN 200
00120071 Ersatz-Gummiblase, CR (Chloroprene), DN 250
00120072 Ersatz-Gummiblase, CR (Chloroprene), DN 300
00120073 Ersatz-Gummiblase, CR (Chloroprene), DN 350
00120074 Ersatz-Gummiblase, CR (Chloroprene), DN 400
00120075 Ersatz-Gummiblase, CR (Chloroprene), DN 450
00120076 Ersatz-Gummiblase, CR (Chloroprene), DN 500
00120077 Ersatz-Gummiblase, CR (Chloroprene), DN 600
00120078 Ersatz-Gummiblase, CR (Chloroprene), DN 700
00120079 Ersatz-Gummiblase, CR (Chloroprene), DN 800
00120080 Ersatz-Gummiblase, CR (Chloroprene), DN 900
00120081 Ersatz-Gummiblase, CR (Chloroprene), DN 1000
00120082 Ersatz-Gummiblase, CR (Chloroprene), DN 1100
00120083 Ersatz-Gummiblase, CR (Chloroprene), DN 1200

Question 23

Beschreibung HA-Handschuhschleuse

Answer

HA-Handschuhschleuse

Geeignet für das Auswechseln der Hauptabsperreinrichtung (HAE) von 1″ bis 3″ und Armaturen bei in Betrieb befindlichen Gasleitungen der Hausinstallation.

Lieferumfang

Handschuhschleuse
Schraubschelle

Versionen

Art. Nr.
70000021 HA-Handschuhschleuse für Rechtshänder, 1″
70000018 HA-Handschuhschleuse für Rechtshänder, 1 1/2″
70000022 HA-Handschuhschleuse für Rechtshänder, 1 1/4″
70000019 HA-Handschuhschleuse für Rechtshänder, 2″
70000020 HA-Handschuhschleuse für Rechtshänder, 2 1/2″
70000023 HA-Handschuhschleuse für Rechtshänder, 3″

Question 24

Beschreibung Schleuse für Gashaupthähne

Answer

Schleuse für Gashaupthähne

Für das sichere Arbeiten an Gasleitungen, insbesondere für das Wechseln der Haupabsperrarmaturen im laufenden Betrieb. Die Schleuse für Gashaupthähne ist ausgestattet mit einem Anschluss mit 1″ bis 4″ A.G. mit O‑Ringdichtung, seitlichem Kugelhahn ¼” und einer Stopfbuchse mit Sechskantmutter SW32 für Blasengestänge.

Lieferumfang

Gasschleuse

Varianten

Art. Nr.
02810037 Gas-Schleuse mit Kugelhahn, 1″ AG
02810038 Gas-Schleuse mit Kugelhahn, 1 ¼” AG
02810039 Gas-Schleuse mit Kugelhahn, 1 ½” AG
02810040 Gas-Schleuse mit Kugelhahn, 2″ AG
02810041 Gas-Schleuse mit Kugelhahn, 2 ½” AG
02810042 Gas-Schleuse mit Kugelhahn„ 3″ AG
02810043 Gas-Schleuse mit Kugelhahn„ 4″ AG

Zubehör

Adapter für Schleusen
Art. Nr.
02810062 Adapter 2″ IG x 1″ AG
02810063 Adapter 2″ IG x 1 1/4″ AG
02810064 Adapter 2″ IG x 1 1/2″ AG
02810065 Adapter 2″ IG x 2 1/2″ AG
02810066 Adapter 2″ IG x 3″ AG

Question 25

Beschreibung HA Gas-Blasen

Answer

HA-Gas-Blasen

Die HA-Blasen von S+B sind mehrdimensionale Blasen und können so mit nur zwei Geräten den gesamten Nennbereich von 3/4”- bis 2 1/2”-Leitungen abdecken. In Verbindung mit den Schleusen für HA-Blasen wird ein austrittsfreies Wechseln der Hauptabsperreinrichtung (HAE) im laufenden Betrieb gem. den Anforderungen der BGR500 ermöglicht.

Die Ausführung mit Kurzblase lässt ein gasloses Wechseln von Etagenzählern zu, ohne die Leitungen des gesamten Gebäudes absperren oder nachträglich entlüften zu müssen.

Geführt werden die HA-Blasen über ein starkwandiges PA-Schubrohr (Gestänge) mit eingearbeiteter Stahlspirale als Knickschutz. Die Gestängedurchmesser betragen 8, 10 und 12 mm. Die Standardbaulänge aller Geräte ist einschließlich Gestänge mit 0,8 m praxisgerecht bemessen. Die maximale Baulänge beträgt zehn Meter. Zum Befüllen der HA-Blasen können alle Ausführungen wahlweise mit Fahrrad- oder Autoventil geliefert werden.

Lieferumfang

Standardlänge: 800mm
Sonderanfertigungen sind auf Anfrage möglich.
Je nach Ausführung sind folgende Anschlüsse möglich:

Fahrradventil
Autoventil
Kupplung Typ 20

Modell-Superflex – ø 8 mm

Art. Nr.
02810089 HA-Blase Kurzblase, mit Fahrradventil, 3/4″ – 1 1/4″
02810090 HA-Blase, Kurzblase, mit Autoventil, 3/4″ – 1 1/4″
02810085 HA-Blase, Superflex, mit Fahrradventil, 3/4″ – 1 1/4″
02810087 HA-Blase S+B, Superflex, Autoventil, 3/4″ – 1 1/4″
02810086 HA-Blase S+B, Superflex, Fahrradventil, 1 1/2″ – 2 1/2″
02810088 HA-Blase S+B, Superflex, Autoventil, 1 1/2″ – 2 1/2″

Modell-Spezial – ø10mm

Art. Nr.
02810081 HA-Blase, mit Fahrradventil, 3/4″ – 1 1/4″
02810083 HA-Blase, mit Autoventil, 3/4″ – 1 1/4″
02810082 HA-Blase, mit Fahrradventil 1 1/2″ – 2 1/2″
02810084 HA-Blase, mit Autoventil 1 1/2″ – 2 1/2″
02810093 HA-Blase, mit Autoventil 3″ – 4″

Modell-Spezial – ø 12 mm

Art. Nr.
02810091 HA-Blase mit Autoventil, 3″

PA-Rohr Verlängerung

Art. Nr.
02810223 1,00 m PA-Rohr mit Stahlspirale ø 8 mm
02810224 1,00 m PA-Rohr mit Stahlspirale ø 10 mm

Zubehör & Ersatz

HA-Ersatzblasen

Art. Nr.
02810129 HA-Ersatz-Kurzblase 3/4″ – 1 1/4″
02810002 HA-Ersatzblase 3/4″ – 1 1/4″
02810003 HA-Ersatzblase 1 1/2″ – 2 1/2″

Handpumpe

Art. Nr.
02810126 Kleine Handpumpe, T‑Stück und Manometer 0–6 bar
99980234 Silikonspray

Spezialverschlußstopfen

Art. Nr.
70000046 Spezialverschlußstopfen für Handschuhschleuse 3/4″, DN 20
70000024 Spezialverschlußstopfen für Handschuhschleuse 1 ”, DN 25
70000047 Spezialverschlußstopfen für Handschuhschleuse 1 1/4″, DN 35
70000025 Spezialverschlußstopfen für Handschuhschleuse 1 1/2″, DN 40
70000026 Spezialverschlußstopfen für Handschuhschleuse 2″, DN 50
70000027 Spezialverschlußstopfen für Handschuhschleuse 2 1/2″, DN 65

Technik für Gas­lei­tungsbau

Hier finden Sie alle Pro­dukte aus dem Bereich Gas­lei­tungsbau:

Vorteile unserer Technik für Gasleitungsbau

Unsere Technik für Gas­lei­tungsbau
