KOMUP – Kom­paktes Muf­fen­prüf­gerät

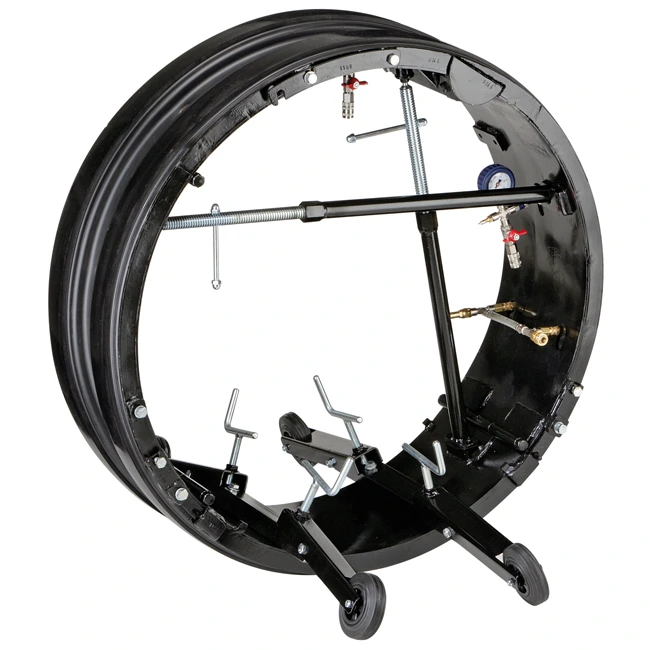

Beschreibung KOMUP – Kom­paktes Muf­fen­prüf­gerät

Die pneu­ma­ti­schen Muf­fen­prüf­geräte der Serie KOMUPP werden zur Dicht­heits­prüfung von Rohr­ver­bin­dungen von DN 600 bis DN 2600 mit Luft oder mit Wasser gemäß der EN1610 und vieler anderen Prüf­normen genutzt.

Die Beson­derheit dieser Geräte ist das geringe Trans­port­vo­lumen. Durch einen Klapp­me­cha­nismus lassen sich alle Geräte platz­sparend zusam­men­legen und passen damit durch jede DIN-Schacht­öffnung ab DN 625.

Darüber hinaus ist jedes KOMUPP mit einer Eigen­über­wa­chung auf Anfrage lie­ferbar. Diese Serie nennt sich KOMUPP DUO und besteht aus zwei zusätz­lichen Hohl­kam­mer­pro­filen. Damit werden zusätz­liche Refe­renz­räume geschaffen mit denen die Kon­trolle der Dich­tigkeit des Prüf­geräts (Rohr­um­läu­figkeit) möglich ist. Dadurch können 100% zuver­lässige Prüf­ergeb­nisse gewähr­leistet werden.

Außerdem haben diese Geräte weitere Vor­teile, wie:

• geeignet für jeden Rohr­werk­stoff
• geeignet für jede Prü­fungsart
• 100% Dich­tigkeit durch ein geschlos­senes Gum­mi­profil, das ein­teilige Profil deckt dabei die gesamte Ober­fläche des Prüf­geräts ab und dichtet somit zuver­lässig das kom­plette Gerät
• Leichte und schnelle Gerä­te­montage im Rohr
• bes­seres Handling und Trans­port­kos­ten­ein­sparung durch mini­miertes Gewicht
• Über­fahr­barkeit von Muf­fen­ver­sätzen

Unsere Geräte sind in der Lage einen gewissen Muf­fen­versatz und Fer­ti­gungs­to­le­ranzen aus­zu­gleichen. Möglich macht dies der Hub der Hohl­kam­mer­profile. Bitte beachten Sie, dass dieser Hub begrenzt und abhängig vom Gerät ist. So können die Geräte der Bau­reihe KOMUP UNO/DUO, aus­ge­gangen von der mini­malen Fer­ti­gungs­größe, Umfangs­par­allel einen Hub von 35mm aus­führen.

Lie­fer­umfang

• Werk­seitige Aus­stattung mit Schnell-Kupp­lungen Typ 26 zur Befüllung der Hohl­kam­mer­profile
• Zweifach oder vierfach Hohl­kam­mer­profil
• mon­tier­bares vier­räd­riges Fahrwerk, stu­fenlos ein­stellbar

Vari­anten

Art. Nr.
09310133 KOMUP, 1‑teilig, DN 600
09310043 KOMUP, 1‑teilig, DN 700
09310044 KOMUP, 1‑teilig, DN 800
09310045 KOMUP, 1‑teilig, DN 900
09310046 KOMUP, 1‑teilig, DN 1000
09310047 KOMUP, 1‑teilig, DN 1100
09310048 KOMUP, 2‑teilig, DN 1200
09310049 KOMUP, 2‑teilig, DN 1300
09310050 KOMUP, 2‑teilig, DN 1400
09310051 KOMUP, 2‑teilig, DN 1500
09310052 KOMUP, 2‑teilig, DN 1600
09310053 KOMUP, 2‑teilig, DN 1700
09310054 KOMUP, 2‑teilig, DN 1800
09310055 KOMUP, 2‑teilig, DN 1900
09310056 KOMUP, 2‑teilig, DN 2000
09310057 KOMUP, 2‑teilig, DN 2100
09310058 KOMUP, 2‑teilig, DN 2200
09310059 KOMUP, 2‑teilig, DN 2300
09310060 KOMUP, 2‑teilig, DN 2400
09310061 KOMUP, 2‑teilig, DN 2500
09310062 KOMUP, 2‑teilig, DN 2600

Zubehör & Ersatz

Ersatz-Doppel-Hohl­kam­mer­profil für KOMUP

seri­en­mäßig mit ein­vul­ka­ni­sierten Ven­tilen
09310001 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 600
09310003 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 700
09310005 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 800
09310007 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 900
09310009 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1000
09310011 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1100
09310013 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1200
09310015 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1300
09310017 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1400
09310019 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1500
09310021 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1600
09310023 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1700
09310025 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1800
09310027 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 1900
09310029 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2000
09310031 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2100
09310033 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2200
09310035 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2300
09310037 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2400
09310039 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2500
09310041 Ersatz-Hohl­kam­mer­profil für KOMUP, DN 2600
