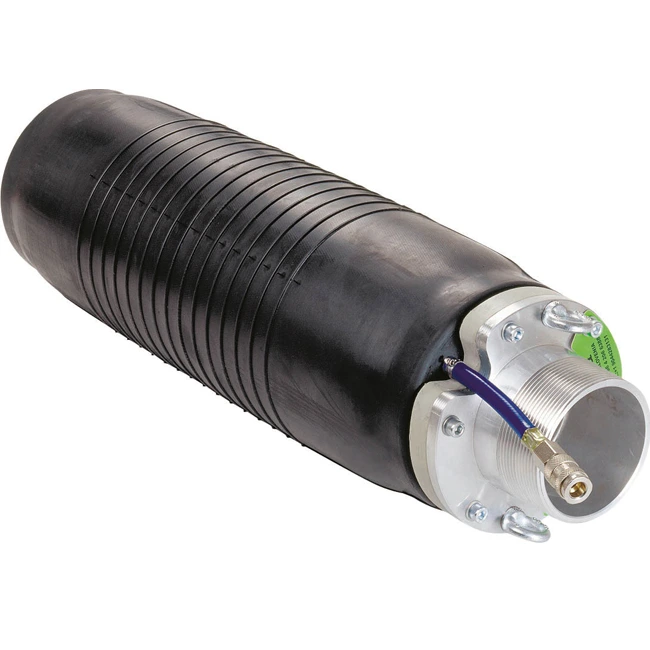

MD-Durch­gangs- und Bypass­blase, Groß

Beschreibung MD-Durch­gangs- und Bypass­blase, Groß

Vari­anten

• 09630088 DN 100–150 Spann­be­reich 98–150 mm, Arbeits­druck in bar: 2,5 Blase unge­spannt: Ø/mm 88 Länge mm 370 Bypass 2″ / C
• 09630090 DN 150–250 Spann­be­reich 148–250 mm, Arbeits­druck in bar: 2,0 Blase unge­spannt: Ø/mm 136 Länge mm 520 Bypass 3″ / C
• 09630019 DN 150–300 Spann­be­reich 150–300 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 142 Länge mm 540 Bypass 2″ / C
• 09630092 DN 200–300 Spann­be­reich 198–300 mm, Arbeits­druck in bar: 2,0 Blase unge­spannt: Ø/mm 186 Länge mm 550 Bypass 4″ / C
• 09630106 DN 200–400 Spann­be­reich 200–400 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 192 Länge mm 600 Bypass 4″ / C
• 09630082 DN 200–400 Spann­be­reich 200–400 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 192 Länge mm 600 Bypass 4″ / A
• 09630094 DN 300–525 Spann­be­reich 300–525 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 272 Länge mm 630 Bypass 6″ / A
• 09630107 DN 300–525 Spann­be­reich 300–525 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 272 Länge mm 630 Bypass 6″ / 150
• 09630108 DN 350–600 Spann­be­reich 350–600 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 322 Länge mm 830 Bypass 6″ / A
• 09630084 DN 350–600 Spann­be­reich 350–600 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 322 Länge mm 830 Bypass 6″ / 150
• 09630109 DN 500‑1000 Spann­be­reich 500‑1000 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 472 Länge mm 1150 Bypass 8″ / A
• 09630110 DN 500‑1000 Spann­be­reich 500‑1000 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 472 Länge mm 1150 Bypass 8″ / 150
• 09630086 DN 500‑1000 Spann­be­reich 500‑1000 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 472 Länge mm 1150 Bypass 8″ / 205
• 09630096 DN 600‑1200 Spann­be­reich 600‑1200 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 574 Länge mm 1450 Bypass 6″ / 150
• 09630098 DN 600‑1200 Spann­be­reich 600‑1200 mm, Arbeits­druck in bar: 1,5 Blase unge­spannt: Ø/mm 574 Länge mm 1450 Bypass 8″ / 205
• 09630100 DN 750‑1500 Spann­be­reich 750‑1500 mm, Arbeits­druck in bar: 1,0 Blase unge­spannt: Ø/mm 600 Länge mm 2300 Bypass 6″ / 150
• 09630102 DN 750‑1500 Spann­be­reich 750‑1500 mm, Arbeits­druck in bar: 1,0 Blase unge­spannt: Ø/mm 600 Länge mm 2300 Bypass 8″ / 205
• 09630111 DN 800‑1800 Spann­be­reich 800‑1800 mm, Arbeits­druck in bar: 1,0 Blase unge­spannt: Ø/mm 800 Länge mm 3000 Bypass 6″ / 150
• 09630104 DN 800‑1800 Spann­be­reich 800‑1800 mm, Arbeits­druck in bar:  1,0 Blase unge­spannt: Ø/mm 800 Länge mm 3000 Bypass 8″ / 205
