Temporäres Absperren von Gas- und Kanal-Leitungen

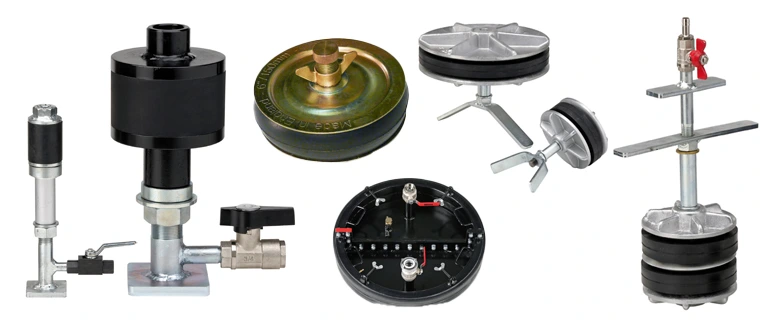

Rohrverschlüsse zum vorübergehenden Absperren von Rohrleitungen. Unsere Rohrverschlüsse zeichnen sich durch eine simple Bedienbarkeit aus und sind sehr robust.
Außerdem lassen sich damit Dichtheitsprüfungen nach DIN EN 1610 schnell und unkompliziert vornehmen. Alle Rohrverschlüsse sind korrosionsbeständig.
Auch individuelle Lösungen sind auf Kundenwunsch lieferbar. Bitte beachten Sie bei der Verwendung von Rohrverschlüssen immer die regelkonforme Sicherung der temporären Absperrmaßnahme. Rohrverschlüsse müssen immer durch einen stabilen Verbau gesichert werden!
Verschiedenste Ausführungen sind möglich, z.B.:
- Rohrverschlüsse mit mechanischer oder pneumatischer Betätigung
- Rohrverschlüsse in gesonderten Hochdruckvarianten
- Rohrverschlüsse mit und ohne Durchgang
- Rohrverschlüsse mit chemikalienbeständigen Dichtelementen
- Rohrverschlüsse mit ein oder mehreren Dichtelemente
- Rohrverschlüsse mit unterschiedlichen Spannverschraubungen
- Rohrverschlüsse mit allen handelsüblichen Anschlüssen
- Rohrverschlüsse mit Absprießplatte
Rohr-Endverschlüsse Typ 346
Rohr-Endverschlüsse Typ 346
Rohrverschlüsse, mechanisch für drucklose Anwendung
• ein Dichtelement
• Dichtelemente aus Naturkautschuk
• Durchgang mit Kappe
Art.Nr.
03460001 Rohr-Endverschluss DN 12
Spannbereich von-bis in mm 12,5 15,5 Gegendruck max./bar 0,05 Durchgang M10
03460002 Rohr-Endverschluss DN 19
Spannbereich von-bis in mm 19,1 24,9 Gegendruck max./bar 0,05 Durchgang M10
03460003 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 24,9 31,6 Gegendruck max./bar 0,05 Durchgang M10
03460004 Rohr-Endverschluss DN 32
Spannbereich von-bis in mm 30,5 36,7 Gegendruck max./bar 0,05 Durchgang M10
03460005 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 36,5 52,5 Gegendruck max./bar 0,05 Durchgang ½”
03460006 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 50 63 Gegendruck max./bar 0,05 Durchgang ½”
03460007 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 61 71 Gegendruck max./bar 0,05 Durchgang ½”
03460008 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 73,9 88 Gegendruck max./bar 0,05 Durchgang ½”
03460009 Rohr-Endverschluss DN 85
Spannbereich von-bis in mm 90 104 Gegendruck max./bar 0,05 Durchgang ½”
03460010 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 94 108 Gegendruck max./bar 0,05 Durchgang ½”
03460011 Rohr-Endverschluss DN 114
Spannbereich von-bis in mm 110 130 Gegendruck max./bar 0,05 Durchgang ½”
03460012 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 124 142 Gegendruck max./bar 0,05 Durchgang ½”
03460013 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 143 164 Gegendruck max./bar 0,05 Durchgang ½”
03460014 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 170 196 Gegendruck max./bar 0,05 Durchgang 1″
03460015 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 190 215 Gegendruck max./bar 0,05 Durchgang 1″
03460016 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 215 237 Gegendruck max./bar 0,05 Durchgang 1″
03460017 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 241 273 Gegendruck max./bar 0,05 Durchgang 1″
03460018 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 274 310 Gegendruck max./bar 0,05 Durchgang 1″
03460019 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 295 320 Gegendruck max./bar 0,05 Durchgang 1″
03460020 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 344 388 Gegendruck max./bar 0,05 Durchgang 1″
03460021 Rohr-Endverschluss DN 375
Spannbereich von-bis in mm 363 410 Gegendruck max./bar 0,05 Durchgang 1″
03460022 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 388 434 Gegendruck max./bar 0,05 Durchgang 1″
03460023 Rohr-Endverschluss DN 430
Spannbereich von-bis in mm 411 456 Gegendruck max./bar 0,05 Durchgang 1″
03460024 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 440 493 Gegendruck max./bar 0,05 Durchgang 2″
03460025 Rohr-Endverschluss DN 475
Spannbereich von-bis in mm 465 500 Gegendruck max./bar 0,05 Durchgang 2″
03460026 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 490 525 Gegendruck max./bar 0,05 Durchgang 2″
03460027 Rohr-Endverschluss DN 525
Spannbereich von-bis in mm 515 550 Gegendruck max./bar 0,05 Durchgang 2″
03460028 Rohr-Endverschluss DN 550
Spannbereich von-bis in mm 532 581 Gegendruck max./bar 0,05 Durchgang 2″
03460029 Rohr-Endverschluss DN 580
Spannbereich von-bis in mm 570 613 Gegendruck max./bar 0,05 Durchgang 2″
03460030 Rohr-Endverschluss DN 600
Spannbereich von-bis in mm 585 628 Gegendruck max./bar 0,05 Durchgang 2″
03460031 Rohr-Endverschluss DN 650
Spannbereich von-bis in mm 640 670 Gegendruck max./bar 0,05 Durchgang 2″
03460032 Rohr-Endverschluss DN 675
Spannbereich von-bis in mm 664 710 Gegendruck max./bar 0,05 Durchgang 2″
03460033 Rohr-Endverschluss DN 700
Spannbereich von-bis in mm 686 733 Gegendruck max./bar 0,05 Durchgang 2″
03460034 Rohr-Endverschluss DN 750
Spannbereich von-bis in mm 736 780 Gegendruck max./bar 0,05 Durchgang 2″
03460035 Rohr-Endverschluss DN 800
Spannbereich von-bis in mm 786 832 Gegendruck max./bar 0,05 Durchgang 2″
03460036 Rohr-Endverschluss DN 900
Spannbereich von-bis in mm 895 931 Gegendruck max./bar 0,05 Durchgang 2″
03460037 Rohr-Endverschluss DN 1000
Spannbereich von-bis in mm 975 1035 Gegendruck max./bar 0,05 Durchgang 2″
Rohr-Endverschlüsse Typ 345, ohne Durchgang
Rohr-Endverschlüsse Typ 345, ohne Durchgang
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 ein Dichtelement
• Dichtelemente aus Naturkautschuk
• ohne Durchgang
Art. Nr.
03450049 Rohr- Endverschluss Ø DN 12
Spannbereich min./mm 12 max./mm 17 Gegendruck max./bar 30,0
03450846 Rohr- Endverschluss Ø DN 13
Spannbereich min./mm 13,5 max./mm 18 Gegendruck max./bar 30,0
03450063 Rohr- Endverschluss Ø DN 14
Spannbereich min./mm 14 max./mm 19 Gegendruck max./bar 30,0
03450839 Rohr- Endverschluss Ø DN 16
Spannbereich min./mm 16 max./mm 21 Gegendruck max./bar 30,0
03450070 Rohr- Endverschluss Ø DN 20
Spannbereich min./mm 19 max./mm 25 Gegendruck max./bar 30,0
03450083 Rohr- Endverschluss Ø DN 25
Spannbereich min./mm 24 max./mm 30 Gegendruck max./bar 30,0
03450089 Rohr- Endverschluss Ø DN 30
Spannbereich min./mm 29 max./mm 35 Gegendruck max./bar 25,0
03450090 Rohr- Endverschluss Ø DN 35
Spannbereich min./mm 34 max./mm 40 Gegendruck max./bar 20,0
03450101 Rohr- Endverschluss Ø DN 40
Spannbereich min./mm 39 max./mm 45 Gegendruck max./bar 20,0
03451025 Rohr- Endverschluss Ø DN 45
Spannbereich min./mm 44 max./mm 50 Gegendruck max./bar 20,0
03450105 Rohr- Endverschluss Ø DN 50
Spannbereich min./mm 49 max./mm 55 Gegendruck max./bar 20,0
03451008 Rohr- Endverschluss Ø DN 55
Spannbereich min./mm 55 max./mm 60 Gegendruck max./bar 15,0
03450113 Rohr- Endverschluss Ø DN 60
Spannbereich min./mm 59 max./mm 65 Gegendruck max./bar 15,0
03450121 Rohr- Endverschluss Ø DN 65
Spannbereich min./mm 64 max./mm 70 Gegendruck max./bar 15,0
03450125 Rohr- Endverschluss Ø DN 70
Spannbereich min./mm 66 max./mm 75 Gegendruck max./bar 10,0
03450129 Rohr- Endverschluss Ø DN 75
Spannbereich min./mm 74 max./mm 80 Gegendruck max./bar 8,0
03450139 Rohr- Endverschluss Ø DN 80
Spannbereich min./mm 77 max./mm 92 Gegendruck max./bar 3,6
03450152 Rohr- Endverschluss Ø DN 90
Spannbereich min./mm 87 max./mm 102 Gegendruck max./bar 3,3
03450160 Rohr- Endverschluss Ø DN 100
Spannbereich min./mm 97 max./mm 112 Gegendruck max./bar 3,0
03450164 Rohr- Endverschluss Ø DN 110
Spannbereich min./mm 107 max./mm 122 Gegendruck max./bar 2,8
0345068 Rohr- Endverschluss Ø DN 125
Spannbereich min./mm 122 max./mm 137 Gegendruck max./bar 2,7
03450171 Rohr- Endverschluss Ø DN 130
Spannbereich min./mm 127 max./mm 142 Gegendruck max./bar 2,6
03450174 Rohr- Endverschluss Ø DN 140
Spannbereich min./mm 137 max./mm 152 Gegendruck max./bar 2,5
03450177 Rohr- Endverschluss Ø DN 150
Spannbereich min./mm 147 max./mm 162 Gegendruck max./bar 2,4
03450180 Rohr- Endverschluss Ø DN 160
Spannbereich min./mm 157 max./mm 172 Gegendruck max./bar 2,2
03450188 Rohr- Endverschluss Ø DN 175
Spannbereich min./mm 172 max./mm 187 Gegendruck max./bar 2,1
03450192 Rohr- Endverschluss Ø DN 190
Spannbereich min./mm 187 max./mm 202 Gegendruck max./bar 1,9
03450195 Rohr- Endverschluss Ø DN 200
Spannbereich min./mm 197 max./mm 212 Gegendruck max./bar 1,8
03450198 Rohr- Endverschluss Ø DN 210
Spannbereich min./mm 207 max./mm 222 Gegendruck max./bar 1,7
03450206 Rohr- Endverschluss Ø DN 225
Spannbereich min./mm 222 max./mm 237 Gegendruck max./bar 1,6
03450219 Rohr- Endverschluss Ø DN 235
Spannbereich min./mm 232 max./mm 242 Gegendruck max./bar 1,6
03450224 Rohr- Endverschluss Ø DN 250
Spannbereich min./mm 247 max./mm 262 Gegendruck max./bar 1,5
03450228 Rohr- Endverschluss Ø DN 260
Spannbereich min./mm 257 max./mm 272 Gegendruck max./bar 1,3
03450716 Rohr- Endverschluss Ø DN 275
Spannbereich min./mm 272 max./mm 287 Gegendruck max./bar 1,2
03450232 Rohr- Endverschluss Ø DN 300
Spannbereich min./mm 297 max./mm 312 Gegendruck max./bar 1,2
03450247 Rohr- Endverschluss Ø DN 310
Spannbereich min./mm 307 max./mm 322 Gegendruck max./bar 1,0
03450250 Rohr- Endverschluss Ø DN 350
Spannbereich min./mm 342 max./mm 365 Gegendruck max./bar 0,9
03450263 Rohr- Endverschluss Ø DN 400
Spannbereich min./mm 392 max./mm 415 Gegendruck max./bar 0,6
03450268 Rohr- Endverschluss Ø DN 450
Spannbereich min./mm 437 max./mm 465 Gegendruck max./bar 0,5
03450273 Rohr- Endverschluss Ø DN 500
Spannbereich min./mm 487 max./mm 515 Gegendruck max./bar 0,5
03450278 Rohr- Endverschluss Ø DN 600
Spannbereich min./mm 587 max./mm 615 Gegendruck max./bar 0,5
Aufpreise zur Sicherheitsspannverschraubung:
03000764 Aufpreis M10 DN 16–40
03000765 Aufpreis M12 DN 55
03000766 Aufpreis M16 DN 70–100
Rohr-Endverschlüsse Typ 345, mit Durchgang mit Kugelhahn
Rohr-Endverschlüsse Typ 345, mit Durchgang mit Kugelhahn
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 ein Dichtelement
• Dichtelemente aus Naturkautschuk
• Durchgang mit Kugelhahn
Art.Nr.
03450630 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 24 30 Gegendruck max./bar 30,0 Durchgang ¼”
03450631 Rohr-Endverschluss DN 30
Spannbereich von-bis in mm 29 35 Gegendruck max./bar 25,0 Durchgang ¼”
03450632 Rohr-Endverschluss DN 35
Spannbereich von-bis in mm 34 40 Gegendruck max./bar 20,0 Durchgang ¼”
03450633 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 39 45 Gegendruck max./bar 20,0 Durchgang ¼”
03452061 Rohr-Endverschluss DN 45
Spannbereich von-bis in mm 44 50 Gegendruck max./bar 20,0 Durchgang ¼”
03450634 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 49 55 Gegendruck max./bar 20,0 Durchgang ¼”
03450635 Rohr-Endverschluss DN 60
Spannbereich von-bis in mm 59 65 Gegendruck max./bar 15,0 Durchgang ¼”
03450636 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 64 70 Gegendruck max./bar 15,0 Durchgang ¼”
03450637 Rohr-Endverschluss DN 70 Spannbereich von-bis in mm 66 75 Gegendruck max./bar 10,0 Durchgang ¼”
03450638 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 74 80 Gegendruck max./bar 8,0 Durchgang ¼”
03450457 Rohr-Endverschluss DN 80
Spannbereich von-bis in mm 77 92 Gegendruck max./bar 3,6 Durchgang 1″
03450472 Rohr-Endverschluss DN 90
Spannbereich von-bis in mm 87 102 Gegendruck max./bar 3,3 Durchgang 1″
03450475 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 97 112 Gegendruck max./bar 3,0 Durchgang 1″
03450478 Rohr-Endverschluss DN 110
Spannbereich von-bis in mm 107 122 Gegendruck max./bar 2,8 Durchgang 1″
03450481 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 122 137 Gegendruck max./bar 2,7 Durchgang 1″
03450484 Rohr-Endverschluss DN 130
Spannbereich von-bis in mm 127 142 Gegendruck max./bar 2,6 Durchgang 1″
03450487 Rohr-Endverschluss DN 140
Spannbereich von-bis in mm 137 152 Gegendruck max./bar 2,5 Durchgang 1″
03450490 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 147 162 Gegendruck max./bar 2,4 Durchgang 1″
03450493 Rohr-Endverschluss DN 160
Spannbereich von-bis in mm 157 172 Gegendruck max./bar 2,2 Durchgang 1″
03450496 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 172 187 Gegendruck max./bar 2,1 Durchgang 1″
03450499 Rohr-Endverschluss DN 190
Spannbereich von-bis in mm 187 202 Gegendruck max./bar 1,9 Durchgang 1″
03450502 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 197 212 Gegendruck max./bar 1,8 Durchgang 1″
03450505 Rohr-Endverschluss DN 210
Spannbereich von-bis in mm 207 222 Gegendruck max./bar 1,7 Durchgang 1″
03450508 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 222 237 Gegendruck max./bar 1,6 Durchgang 1″
03450513 Rohr-Endverschluss DN 235
Spannbereich von-bis in mm 232 242 Gegendruck max./bar 1,6 Durchgang 1″
03450516 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 247 262 Gegendruck max./bar 1,5 Durchgang 1″
03450531 Rohr-Endverschluss DN 260
Spannbereich von-bis in mm 257 272 Gegendruck max./bar 1,3 Durchgang 1″
03451023 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 272 287 Gegendruck max./bar 1,2 Durchgang 1″
03450534 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 297 312 Gegendruck max./bar 1,2 Durchgang 1″
03450537 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 307 322 Gegendruck max./bar 1,0 Durchgang 1″
03450548 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 342 365 Gegendruck max./bar 0,9 Durchgang 2″
03450553 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 392 415 Gegendruck max./bar 0,6 Durchgang 2″
03450556 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 437 465 Gegendruck max./bar 0,5 Durchgang 2″
03450559 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 487 515 Gegendruck max./bar 0,5 Durchgang 2″
03450562 Rohr-Endverschluss DN 550
Spannbereich von-bis in mm 537 565 Gegendruck max./bar 0,5 Durchgang 2″
03450566 Rohr-Endverschluss DN 600
Spannbereich von-bis in mm 587 615 Gegendruck max./bar 0,5 Durchgang 2″
Rohr-Endverschlüsse Typ 300
Rohr-Endverschlüsse Typ 300
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 zwei Dichtelemente
• Dichtelemente aus Naturkautschuk
• Durchgang mit Kugelhahn und Schnellverschlußstecker Typ 26
Art.Nr.
03000001 Rohr-Endverschluss DN 14
Spannbereich von-bis in mm 14 16 Gegendruck max./bar 30,0 Durchgang ¼”
03000352 Rohr-Endverschluss DN 16 Spannbereich von-bis in mm 16 21 Gegendruck max./bar 30,0 Durchgang ¼”
03000014 Rohr-Endverschluss DN 20
Spannbereich von-bis in mm 19 25 Gegendruck max./bar 30,0 Durchgang ¼”
03000023 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 24 30 Gegendruck max./bar 30,0 Durchgang ¼”
03000026 Rohr-Endverschluss DN 30
Spannbereich von-bis in mm 29 35 Gegendruck max./bar 25,0 Durchgang ¼”
03000036 Rohr-Endverschluss DN 35
Spannbereich von-bis in mm 34 40 Gegendruck max./bar 20,0 Durchgang ¼”
03000040 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 39 45 Gegendruck max./bar 20,0 Durchgang ¼”
03000726 Rohr-Endverschluss DN 45
Spannbereich von-bis in mm 44 50 Gegendruck max./bar 20,0 Durchgang ¼”
03000044 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 49 55 Gegendruck max./bar 20,0 Durchgang ¼”
03000646 Rohr-Endverschluss DN 55
Spannbereich von-bis in mm 55 60 Gegendruck max./bar 15,0 Durchgang ¼”
03000048 Rohr-Endverschluss DN 60
Spannbereich von-bis in mm 59 65 Gegendruck max./bar 15,0 Durchgang ¼”
03000051 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 64 70 Gegendruck max./bar 15,0 Durchgang ¼”
03000054 Rohr-Endverschluss DN 70
Spannbereich von-bis in mm 69 75 Gegendruck max./bar 10,0 Durchgang ¼”
03000057 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 74 80 Gegendruck max./bar 10,0 Durchgang ¼”
03000078 Rohr-Endverschluss DN 80
Spannbereich von-bis in mm 77 95 Gegendruck max./bar 6,0 Durchgang ¼”
03000091 Rohr-Endverschluss DN 90
Spannbereich von-bis in mm 87 105 Gegendruck max./bar 5,5 Durchgang ¼”
03000094 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 97 115 Gegendruck max./bar 5,0 Durchgang ¼”
03000097 Rohr-Endverschluss DN 110
Spannbereich von-bis in mm 107 125 Gegendruck max./bar 4,8 Durchgang ¼”
03000100 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 122 140 Gegendruck max./bar 4,5 Durchgang ¼”
03000103 Rohr-Endverschluss DN 130
Spannbereich von-bis in mm 127 145 Gegendruck max./bar 4,2 Durchgang ¼”
03000106 Rohr-Endverschluss DN 140
Spannbereich von-bis in mm 137 155 Gegendruck max./bar 4,2 Durchgang ¼”
03000109 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 147 165 Gegendruck max./bar 4,0 Durchgang ¼”
03000112 Rohr-Endverschluss DN 160
Spannbereich von-bis in mm 157 175 Gegendruck max./bar 3,8 Durchgang ¼”
03000115 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 172 190 Gegendruck max./bar 3,5 Durchgang ¼”
03000118 Rohr-Endverschluss DN 190
Spannbereich von-bis in mm 187 205 Gegendruck max./bar 3,2 Durchgang ¼”
03000135 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 197 215 Gegendruck max./bar 3,0 Durchgang ¼”
03000140 Rohr-Endverschluss DN 210
Spannbereich von-bis in mm 207 225 Gegendruck max./bar 2,8 Durchgang ¼”
03000145 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 222 240 Gegendruck max./bar 2,6 Durchgang ¼”
03000148 Rohr-Endverschluss DN 235
Spannbereich von-bis in mm 232 250 Gegendruck max./bar 2,5 Durchgang ¼”
03000150 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 247 265 Gegendruck max./bar 2,5 Durchgang ¼”
03000153 Rohr-Endverschluss DN 260
Spannbereich von-bis in mm 257 275 Gegendruck max./bar 2,4 Durchgang ¼”
03000156 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 272 290 Gegendruck max./bar 2,0 Durchgang ¼”
03000174 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 297 315 Gegendruck max./bar 2,0 Durchgang ¼”
03000178 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 307 325 Gegendruck max./bar 2,0 Durchgang ¼”
03000195 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 337 365 Gegendruck max./bar 1,5 Durchgang 1 ¼”
03000196 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 387 415 Gegendruck max./bar 1,0 Durchgang 1 ¼”
03000197 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 437 465 Gegendruck max./bar 0,5 Durchgang 1 ¼”
03000198 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 487 515 Gegendruck max./bar 0,5 Durchgang 1 ¼”
03000199 Rohr-Endverschluss DN 600
Spannbereich von-bis in mm 587 615 Gegendruck max./bar 0,5 Durchgang 1 ¼”
Aufpreise für Distanzrohrverlängerung auf 150 mm zu Art. 300
03000764 Aufpreis DN 16–25
03000765 Aufpreis DN 30–100
Rohr-Endverschlüsse Typ 330
Rohr-Endverschlüsse Typ 330
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 zwei Dichtelemente
• Dichtelemente aus Naturkautschuk
• ohne Durchgang
Art.Nr.
03300001 Rohr-Endverschluss DN 14
Spannbereich von-bis in mm 14 – 19 Gegendruck 30,0
03300003 Rohr-Endverschluss DN 20
Spannbereich von-bis in mm 19 – 25 Gegendruck 30,0
03300005 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 24 – 30 Gegendruck 30,0
03300007 Rohr-Endverschluss DN 30
Spannbereich von-bis in mm 29 – 35 Gegendruck 25,0
03300065 Rohr-Endverschluss DN 35
Spannbereich von-bis in mm 34 – 40 Gegendruck 20,0
03300009 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 39 – 45 Gegendruck 20,0
03300011 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 49 – 55 Gegendruck 20,0
03300013 Rohr-Endverschluss DN 60
Spannbereich von-bis in mm 59 – 65 Gegendruck 15,0
03300015 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 64 – 70 Gegendruck 15,0
03300017 Rohr-Endverschluss DN 70
Spannbereich von-bis in mm 69 – 75 Gegendruck 10,0
03300019 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 74 – 80 Gegendruck 10,0
03300021 Rohr-Endverschluss DN 80
Spannbereich von-bis in mm 77 – 95 Gegendruck 6,0
03300023 Rohr-Endverschluss DN 90
Spannbereich von-bis in mm 87 – 105 Gegendruck 5,5
03300025 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 97 – 115 Gegendruck 5,0
03300027 Rohr-Endverschluss DN 110
Spannbereich von-bis in mm 107 – 125 Gegendruck 4,8
03300029 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 122 – 140 Gegendruck 4,5
03300031 Rohr-Endverschluss DN 130
Spannbereich von-bis in mm 127 – 145 Gegendruck 4,3
03300033 Rohr-Endverschluss DN 140
Spannbereich von-bis in mm 137 – 155 Gegendruck 4,2
03300035 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 147 – 165 Gegendruck 4,0
03300037 Rohr-Endverschluss DN 160
Spannbereich von-bis in mm 157 – 175 Gegendruck 3,8
03300039 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 172 – 190 Gegendruck 3,5
03300041 Rohr-Endverschluss DN 190
Spannbereich von-bis in mm 187 – 205 Gegendruck 3,2
03300043 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 197 – 215 Gegendruck 3,0
03300045 Rohr-Endverschluss DN 210
Spannbereich von-bis in mm 207 – 225 Gegendruck 2,8
03300047 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 222 – 240 Gegendruck 2,6
03300049 Rohr-Endverschluss DN 235
Spannbereich von-bis in mm 232 – 250 Gegendruck 2,5
03300051 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 247 – 265 Gegendruck 2,5
03300053 Rohr-Endverschluss DN 260
Spannbereich von-bis in mm 257 – 275 Gegendruck 2,4
03300133 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 272 – 290 Gegendruck 2,2
03300055 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 297 – 315 Gegendruck 2,0
03300057 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 307 – 325 Gegendruck 2,0
03300059 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 342 – 365 Gegendruck 1,5
03300061 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 387 – 415 Gegendruck 1,0
03300063 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 437 – 465 Gegendruck 0,5
03300064 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 487 – 515 Gegendruck 0,5
Rohr-Endverschlüsse Typ 350
Rohr-Endverschlüsse Typ 350
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 zwei Dichtelemente
• Dichtelemente aus Naturkautschuk
• Absprießplatte und Durchgang mit Kugelhahn
Art.Nr.
03500002 Rohr-Endverschluss DN 14
Spannbereich von-bis in mm 14 – 16 Gegendruck max./bar 30,0 Durchgang ¼”
03500003 Rohr-Endverschluss DN 20
Spannbereich von-bis in mm 19 – 25 Gegendruck max./bar 30,0 Durchgang ¼”
03500004 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 24 – 30 Gegendruck max./bar 30,0 Durchgang ¼”
03500005 Rohr-Endverschluss DN 30
Spannbereich von-bis in mm 29 – 35 Gegendruck max./bar 25,0 Durchgang ¼”
03500006 Rohr-Endverschluss DN 35
Spannbereich von-bis in mm 34 – 40 Gegendruck max./bar 20,0 Durchgang ¼”
03500007 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 39 – 45 Gegendruck max./bar 20,0 Durchgang ¼”
03500008 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 49 – 55 Gegendruck max./bar 20,0 Durchgang ¼”
03500009 Rohr-Endverschluss DN 60
Spannbereich von-bis in mm 59 – 65 Gegendruck max./bar 16,0 Durchgang ¼”
03500010 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 64 – 70 Gegendruck max./bar 16,0 Durchgang ¼”
03500011 Rohr-Endverschluss DN 70
Spannbereich von-bis in mm 66 – 75 Gegendruck max./bar 16,0 Durchgang ¼”
03500012 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 71 – 80 Gegendruck max./bar 16,0 Durchgang ¼”
03500013 Rohr-Endverschluss DN 80
Spannbereich von-bis in mm 76 – 95 Gegendruck max./bar 16,0 Durchgang ⅜”
03500014 Rohr-Endverschluss DN 90
Spannbereich von-bis in mm 86 – 105 Gegendruck max./bar 16,0 Durchgang ⅜”
03500015 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 96 – 115 Gegendruck max./bar 16,0 Durchgang ⅜”
03500016 Rohr-Endverschluss DN 110
Spannbereich von-bis in mm 106 – 125 Gegendruck max./bar 15,5 Durchgang ⅜”
03500017 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 121 – 140 Gegendruck max./bar 15,0 Durchgang ⅜”
03500018 Rohr-Endverschluss DN 140
Spannbereich von-bis in mm 136 – 155 Gegendruck max./bar 14,0 Durchgang ⅜”
03500019 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 146 – 165 Gegendruck max./bar 13,0 Durchgang ⅜”
03500020 Rohr-Endverschluss DN 160
Spannbereich von-bis in mm 156 – 175 Gegendruck max./bar 12,5 Durchgang ⅜”
03500021 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 171 – 190 Gegendruck max./bar 12,0 Durchgang ⅜”
03500022 Rohr-Endverschluss DN 190
Spannbereich von-bis in mm 186 – 205 Gegendruck max./bar 12,0 Durchgang ½”
03500023 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 196 – 215 Gegendruck max./bar 11,5 Durchgang ½”
03500024 Rohr-Endverschluss DN 210
Spannbereich von-bis in mm 206 – 225 Gegendruck max./bar 11,5 Durchgang ½”
03500025 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 221 – 240 Gegendruck max./bar 11,0 Durchgang ½”
03500026 Rohr-Endverschluss DN 235
Spannbereich von-bis in mm 232 – 250 Gegendruck max./bar 10,0 Durchgang ½”
03500027 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 246 – 265 Gegendruck max./bar 10,0 Durchgang ¾”
03500028 Rohr-Endverschluss DN 260
Spannbereich von-bis in mm 256 – 275 Gegendruck max./bar 9,5 Durchgang ¾”
03500124 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 270 – 290 Gegendruck max./bar 9,0 Durchgang ¾”
03500029 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 296 – 315 Gegendruck max./bar 9,0 Durchgang ¾”
03500030 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 306 – 325 Gegendruck max./bar 8,5 Durchgang ¾”
03500031 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 336 – 365 Gegendruck max./bar 7,0 Durchgang ¾”
03500032 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 387 – 415 Gegendruck max./bar 6,0 Durchgang ¾”
03500033 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 437 – 465 Gegendruck max./bar 5,0 Durchgang ¾”
03500034 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 487 – 515 Gegendruck max./bar 4,5 Durchgang ¾”
Rohr-Endverschlüsse Typ 360
Rohr-Endverschlüsse Typ 360
Rohrverschlüsse, mechanisch
• bis DN 75 ein Dichtelement (Stopfenform)
• ab DN 80 breites Dichtelemente
• ab DN 350 ein Dichtelement
• Dichtelemente aus Naturkautschuk
• Durchgang mit Kugelhahn
• bis DN 500 mit Absprießplatte
Art.Nr.
03600003 Rohr-Endverschluss DN 20
Spannbereich von-bis in mm 20 – 25 Gegendruck max./bar 100,0 Durchgang ¼”
03600004 Rohr-Endverschluss DN 25
Spannbereich von-bis in mm 25 – 30 Gegendruck max./bar 100,0 Durchgang ¼”
03600005 Rohr-Endverschluss DN 30
Spannbereich von-bis in mm 30 – 35 Gegendruck max./bar 100,0 Durchgang ¼”
03600006 Rohr-Endverschluss DN 35
Spannbereich von-bis in mm 35 – 40 Gegendruck max./bar 100,0 Durchgang ¼”
03600007 Rohr-Endverschluss DN 40
Spannbereich von-bis in mm 40 – 45 Gegendruck max./bar 100,0 Durchgang ¼”
03600008 Rohr-Endverschluss DN 50
Spannbereich von-bis in mm 50 – 55 Gegendruck max./bar 100,0 Durchgang ¼”
03600009 Rohr-Endverschluss DN 60
Spannbereich von-bis in mm 60 – 65 Gegendruck max./bar 100,0 Durchgang ¼”
03600010 Rohr-Endverschluss DN 65
Spannbereich von-bis in mm 65 – 70 Gegendruck max./bar 100,0 Durchgang ¼”
03600011 Rohr-Endverschluss DN 70
Spannbereich von-bis in mm 70 – 75 Gegendruck max./bar 100,0 Durchgang ¼”
03600012 Rohr-Endverschluss DN 75
Spannbereich von-bis in mm 75 – 80 Gegendruck max./bar 100,0 Durchgang ¼”
03600013 Rohr-Endverschluss DN 80
Spannbereich von-bis in mm 77 – 93 Gegendruck max./bar 100,0 Durchgang ½”
03600014 Rohr-Endverschluss DN 90
Spannbereich von-bis in mm 87 – 103 Gegendruck max./bar 100,0 Durchgang ½”
03600015 Rohr-Endverschluss DN 100
Spannbereich von-bis in mm 97 – 113 Gegendruck max./bar 100,0 Durchgang ½”
03600016 Rohr-Endverschluss DN 110
Spannbereich von-bis in mm 107 – 123 Gegendruck max./bar 95,0 Durchgang ½”
03600017 Rohr-Endverschluss DN 125
Spannbereich von-bis in mm 122 – 138 Gegendruck max./bar 92,5 Durchgang ¾”
03600018 Rohr-Endverschluss DN 140
Spannbereich von-bis in mm 137 – 153 Gegendruck max./bar 90,0 Durchgang ¾”
03600019 Rohr-Endverschluss DN 150
Spannbereich von-bis in mm 147 – 163 Gegendruck max./bar 90,0 Durchgang ¾”
03600020 Rohr-Endverschluss DN 160
Spannbereich von-bis in mm 157 – 173 Gegendruck max./bar 88,0 Durchgang ¾”
03600021 Rohr-Endverschluss DN 175
Spannbereich von-bis in mm 172 – 188 Gegendruck max./bar 85,0 Durchgang ¾”
03600022 Rohr-Endverschluss DN 190
Spannbereich von-bis in mm 187 – 203 Gegendruck max./bar 80,0 Durchgang ¾”
03600023 Rohr-Endverschluss DN 200
Spannbereich von-bis in mm 197 – 213 Gegendruck max./bar 80,0 Durchgang ¾”
03600024 Rohr-Endverschluss DN 210
Spannbereich von-bis in mm 207 – 223 Gegendruck max./bar 77,5 Durchgang ¾”
03600025 Rohr-Endverschluss DN 225
Spannbereich von-bis in mm 222 – 238 Gegendruck max./bar 75,0 Durchgang ¾”
03600026 Rohr-Endverschluss DN 250
Spannbereich von-bis in mm 247 – 263 Gegendruck max./bar 70,0 Durchgang ¾”
03600027 Rohr-Endverschluss DN 260
Spannbereich von-bis in mm 257 – 273 Gegendruck max./bar 65,0 Durchgang ¾”
03600028 Rohr-Endverschluss DN 275
Spannbereich von-bis in mm 272 – 288 Gegendruck max./bar 60,0 Durchgang ¾”
03600029 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 297 – 313 Gegendruck max./bar 60,0 Durchgang ¾”
03600030 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 307 – 323 Gegendruck max./bar 57,0 Durchgang ¾”
03600031 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 343 – 363 Gegendruck max./bar 50,0 Durchgang ¾”
03600032 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 393 – 413 Gegendruck max./bar 35,0 Durchgang ¾”
03600033 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 443 – 463 Gegendruck max./bar 30,0 Durchgang ¾”
03600034 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 493 – 513 Gegendruck max./bar 30,0 Durchgang ¾”
03600035 Rohr-Endverschluss DN 600
Spannbereich von-bis in mm 593 – 613 Gegendruck max./bar 25,0 Durchgang 2″
03600036 Rohr-Endverschluss DN 700
Spannbereich von-bis in mm 693 – 713 Gegendruck max./bar 20,0 Durchgang 2″
03600037 Rohr-Endverschluss DN 800
Spannbereich von-bis in mm 793 – 813 Gegendruck max./bar 18,0 Durchgang 2″
03600038 Rohr-Endverschluss DN 900
Spannbereich von-bis in mm 893 – 913 Gegendruck max./bar 17,0 Durchgang 2″
03600039 Rohr-Endverschluss DN 1000
Spannbereich von-bis in mm 993 – 1013 Gegendruck max./bar 16,0 Durchgang 2″
03600041 Rohr-Endverschluss DN 1100
Spannbereich von-bis in mm 1093 – 1113 Gegendruck max./bar 13,0 Durchgang 2″
03600040 Rohr-Endverschluss DN 1200
Spannbereich von-bis in mm 1193 – 1213 Gegendruck max./bar 10,0 Durchgang 2″
03600043 Rohr-Endverschluss DN 1300
Spannbereich von-bis in mm 1293 – 1313 Gegendruck max./bar 9,0 Durchgang 2″
03600042 Rohr-Endverschluss DN 1400
Spannbereich von-bis in mm 1393 – 1413 Gegendruck max./bar 8,0 Durchgang 2″
03600045 Rohr-Endverschluss DN 1500
Spannbereich von-bis in mm 1493 – 1513 Gegendruck max./bar 7,0 Durchgang 2″
03600044 Rohr-Endverschluss DN 1600
Spannbereich von-bis in mm 1593 – 1613 Gegendruck max./bar 6,0 Durchgang 2″
03600046 Rohr-Endverschluss DN 1700
Spannbereich von-bis in mm 1693 – 1713 Gegendruck max./bar 5,0 Durchgang 2″
03600048 Rohr-Endverschluss DN 1800
Spannbereich von-bis in mm 1793 – 1813 Gegendruck max./bar 4,0 Durchgang 2″
03600047 Rohr-Endverschluss DN 1900
Spannbereich von-bis in mm 1893 – 1913 Gegendruck max./bar 3,0 Durchgang 2″
03600049 Rohr-Endverschluss DN 2000
Spannbereich von-bis in mm 1993 – 2013 Gegendruck max./bar 3,0 Durchgang 2″
03600050 Rohr-Endverschluss DN 2200
Spannbereich von-bis in mm 2194 – 2213 Gegendruck max./bar 2,0 Durchgang 2″
Ersatz-Dichtelement 345 – Naturkautschuk (NR) für mechanische Rohrverschlüsse
Ersatz-Dichtelement – Naturkautschuk (NR)
für mechanische Rohrverschlüsse
- bedingt säuren- und laugenbeständig
- nicht beständig gegen Öle, Schmier- und Treibstoffe
Art.Nr.
03450001 Ersatz-Dichtelement DN 80
03450002 Ersatz-Dichtelement DN 90
03450003 Ersatz-Dichtelement DN 100
03450004 Ersatz-Dichtelement DN 110
03450005 Ersatz-Dichtelement DN 125
03450006 Ersatz-Dichtelement DN 130
03450007 Ersatz-Dichtelement DN 140
03450008 Ersatz-Dichtelement DN 150
03450009 Ersatz-Dichtelement DN 160
03450009 Ersatz-Dichtelement DN 160
03450010 Ersatz-Dichtelement DN 175
03450011 Ersatz-Dichtelement DN 190
03450012 Ersatz-Dichtelement DN 200
03450013 Ersatz-Dichtelement DN 210
03450223 Ersatz-Dichtelement DN 225
03450014 Ersatz-Dichtelement DN 235
03450015 Ersatz-Dichtelement DN 250
03450016 Ersatz-Dichtelement DN 260
03450017 Ersatz-Dichtelement DN 275
03450018 Ersatz-Dichtelement DN 300
03450019 Ersatz-Dichtelement DN 310
03450020 Ersatz-Dichtelement DN 350
03450021 Ersatz-Dichtelement DN 400
03450022 Ersatz-Dichtelement DN 450
03450023 Ersatz-Dichtelement DN 500
03450767 Ersatz-Dichtelement DN 550
03450024 Ersatz-Dichtelement DN 600
Ersatz-Dichtelement 345 – Naturkautschuk (NBR) für mechanische Rohrverschlüsse
Ersatz-Dichtelement – Naturkautschuk (NBR)
für mechanische Rohrverschlüsse
- beständig gegen Öle, Schmier- und Treibstoffe
- beständig gegen viele Edelgase
- beständig gegen normal aggressive Säuren und Laugen
Art.Nr.
03450025 Ersatz-Dichtelement DN 80
03450026 Ersatz-Dichtelement DN 90
03450027 Ersatz-Dichtelement DN 100
03450028 Ersatz-Dichtelement DN 110
03450029 Ersatz-Dichtelement DN 125
03450030 Ersatz-Dichtelement DN 130
03450031 Ersatz-Dichtelement DN 140
03450032 Ersatz-Dichtelement DN 150
03450033 Ersatz-Dichtelement DN 160
03450034 Ersatz-Dichtelement DN 175
03450035 Ersatz-Dichtelement DN 190
03450036 Ersatz-Dichtelement DN 200
03450037 Ersatz-Dichtelement DN 210
03450919 Ersatz-Dichtelement DN 225
03450038 Ersatz-Dichtelement DN 235
03450039 Ersatz-Dichtelement DN 250
03450040 Ersatz-Dichtelement DN 260
03450041 Ersatz-Dichtelement DN 275
03450042 Ersatz-Dichtelement DN 300
03450043 Ersatz-Dichtelement DN 310
03450044 Ersatz-Dichtelement DN 350
03450045 Ersatz-Dichtelement DN 400
03450046 Ersatz-Dichtelement DN 450
03450047 Ersatz-Dichtelement DN 500
03450048 Ersatz-Dichtelement DN 600
Ersatz-Dichtelement für Typ 360, mechanischer Rohrverschluss
Ersatz-Dichtelement für Typ 360
für mechanischen Rohrverschluss
Art.Nr.
03600081 Ersatz-Dichtelement DN 12
03600082 Ersatz-Dichtelement DN 14
03600376 Ersatz-Dichtelement DN 16
03600051 Ersatz-Dichtelement DN 20
03600052 Ersatz-Dichtelement DN 25
03600053 Ersatz-Dichtelement DN 30
03600054 Ersatz-Dichtelement DN 35
03600055 Ersatz-Dichtelement DN 40
03600056 Ersatz-Dichtelement DN 50
03600057 Ersatz-Dichtelement DN 60
03600058 Ersatz-Dichtelement DN 65
03600059 Ersatz-Dichtelement DN 70
03600316 Ersatz-Dichtelement DN 75
03600196 Ersatz-Dichtelement DN 80
03600201 Ersatz-Dichtelement DN 90
03600205 Ersatz-Dichtelement DN 100
03600208 Ersatz-Dichtelement DN 110
03600216 Ersatz-Dichtelement DN 125
03600225 Ersatz-Dichtelement DN 140
03600228 Ersatz-Dichtelement DN 150
03600231 Ersatz-Dichtelement DN 160
03600234 Ersatz-Dichtelement DN 175
03600241 Ersatz-Dichtelement DN 190
03600249 Ersatz-Dichtelement DN 200
03600252 Ersatz-Dichtelement DN 210
03600255 Ersatz-Dichtelement DN 225
03600258 Ersatz-Dichtelement DN 250
03600261 Ersatz-Dichtelement DN 260
03600264 Ersatz-Dichtelement DN 275
03600267 Ersatz-Dichtelement DN 300
03600270 Ersatz-Dichtelement DN 310
03600274 Ersatz-Dichtelement DN 350
03600074 Ersatz-Dichtelement DN 375
03600279 Ersatz-Dichtelement DN 400
03600283 Ersatz-Dichtelement DN 450
03600286 Ersatz-Dichtelement DN 500
03600077 Ersatz-Dichtelement DN 600
03600392 Ersatz-Dichtelement DN 700
03600322 Ersatz-Dichtelement DN 750
03600079 Ersatz-Dichtelement DN 800
Rohr-Endverschlüsse 1‑teilig – pneumatisch bis 2,0 bar
Rohr-Endverschlüsse 1‑teilig
Rohrverschlüsse, pneumatisch bis 2,0 bar. Auch in Form eines Ei-Profils möglich. Größere Dimensionen und Sonderausführungen auf Anfrage.
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 0,5 bar
Art.Nr.
03000200 Rohr-Endverschluss DN 300
Spannbereich von-bis in mm 290 – 315 Durchgang 1 ¼”
03000201 Rohr-Endverschluss DN 310
Spannbereich von-bis in mm 300 – 325 Durchgang 1 ¼”
03000202 Rohr-Endverschluss DN 350
Spannbereich von-bis in mm 340 – 365 Durchgang 1 ¼”
03000203 Rohr-Endverschluss DN 400
Spannbereich von-bis in mm 390 – 415 Durchgang 1 ¼”
03000204 Rohr-Endverschluss DN 450
Spannbereich von-bis in mm 440 – 465 Durchgang 1 ¼”
03000205 Rohr-Endverschluss DN 500
Spannbereich von-bis in mm 490 – 515 Durchgang 2″
03000206 Rohr-Endverschluss DN 550
Spannbereich von-bis in mm 540 – 565 Durchgang 2″
03000207 Rohr-Endverschluss DN 600
Spannbereich von-bis in mm 590 – 615 Durchgang 2″
03000208 Rohr-Endverschluss DN 650
Spannbereich von-bis in mm 640 – 665 Durchgang 2″
03000209 Rohr-Endverschluss DN 700
Spannbereich von-bis in mm 680 – 715 Durchgang 2″
03000210 Rohr-Endverschluss DN 800
Spannbereich von-bis in mm 780 – 815 Durchgang 2″
03000211 Rohr-Endverschluss DN 900
Spannbereich von-bis in mm 880 – 915 Durchgang 2″
03000212 Rohr-Endverschluss DN 1000
Spannbereich von-bis in mm 980 – 1015 Durchgang 2″
03000213 Rohr-Endverschluss DN 1100
Spannbereich von-bis in mm 1080 – 1115 Durchgang 2″
03000214 Rohr-Endverschluss DN 1200
Spannbereich von-bis in mm 1180 – 1215 Durchgang 2″
03000215 Rohr-Endverschluss DN 1300
Spannbereich von-bis in mm 1280 – 1315 Durchgang 2″
03000216 Rohr-Endverschluss DN 1400
Spannbereich von-bis in mm 1380 – 1415 Durchgang 2″
03000217 Rohr-Endverschluss DN 1500
Spannbereich von-bis in mm 1480 – 1515 Durchgang 2″
03000218 Rohr-Endverschluss DN 1600
Spannbereich von-bis in mm 1580 – 1615 Durchgang 2″
03000219 Rohr-Endverschluss DN 1700
Spannbereich von-bis in mm 1680 – 1715 Durchgang 2″
03000220 Rohr-Endverschluss DN 1800
Spannbereich von-bis in mm 1780 – 1815 Durchgang 2″
03000230 Rohr-Endverschluss DN 1900
Spannbereich von-bis in mm 1880 – 1915 Durchgang 2″
03000221 Rohr-Endverschluss DN 2000
Spannbereich von-bis in mm 1980 – 2015 Durchgang 2″
03000231 Rohr-Endverschluss DN 2100
Spannbereich von-bis in mm 2080 – 2115 Durchgang 2″
03000222 Rohr-Endverschluss DN 2200
Spannbereich von-bis in mm 2180 – 2215 Durchgang 2″
Rohr-Endverschlüsse 2‑teilig – pneumatisch bis 2,0 bar
Rohr-Endverschlüsse 2‑teilig
Rohrverschlüsse, pneumatisch bis 2,0 bar. Auch in Form eines Ei-Profils möglich. Größere Dimensionen und Sonderausführungen auf Anfrage.
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 0,5 bar
Art.Nr.
03000233 Rohr-Endverschluss DN 650
Spannbereich von-bis in mm 640 – 665 Durchgang 2″
03000234 Rohr-Endverschluss DN 700
Spannbereich von-bis in mm 680 – 715 Durchgang 2″
03000235 Rohr-Endverschluss DN 800
Spannbereich von-bis in mm 780 – 815 Durchgang 2″
03000236 Rohr-Endverschluss DN 900
Spannbereich von-bis in mm 880 – 915 Durchgang 2″
03000237 Rohr-Endverschluss DN 1000
Spannbereich von-bis in mm 980 – 1015 Durchgang 2″
03000238 Rohr-Endverschluss DN 1100
Spannbereich von-bis in mm 1080 – 1115 Durchgang 2″
03000239 Rohr-Endverschluss DN 1200
Spannbereich von-bis in mm 1180 – 1215 Durchgang 2″
Rohr-Endverschlüsse 3‑teilig – pneumatisch bis 2,0 bar
Rohr-Endverschlüsse 3‑teilig
Rohrverschlüsse, pneumatisch bis 2,0 bar. Auch in Form eines Ei-Profils möglich. Größere Dimensionen und Sonderausführungen auf Anfrage.
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 0,5 bar
Art.Nr.
03000259 Rohr-Endverschluss DN 1300
Spannbereich von-bis in mm 1280 – 1315 Durchgang 2″
03000260 Rohr-Endverschluss DN 1400
Spannbereich von-bis in mm 1380 – 1415 Durchgang 2″
03000261 Rohr-Endverschluss DN 1500
Spannbereich von-bis in mm 1480 – 1515 Durchgang 2″
03000262 Rohr-Endverschluss DN 1600
Spannbereich von-bis in mm 1580 – 1615 Durchgang 2″
03000263 Rohr-Endverschluss DN 1700
Spannbereich von-bis in mm 1680 – 1715 Durchgang 2″
03000264 Rohr-Endverschluss DN 1800
Spannbereich von-bis in mm 1780 – 1815 Durchgang 2″
Rohr-Endverschlüsse 4‑teilig – pneumatisch bis 2,0 bar
Rohr-Endverschlüsse 4‑teilig
Rohrverschlüsse, pneumatisch bis 2,0 bar. Auch in Form eines Ei-Profils möglich. Größere Dimensionen und Sonderausführungen auf Anfrage.
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 0,5 bar
Art.Nr.
03000277 Rohr-Endverschluss DN 1900
Spannbereich von-bis in mm 1880 – 1915 Durchgang 2″
03000278 Rohr-Endverschluss DN 2000
Spannbereich von-bis in mm 1980 – 2015 Durchgang 2″
03000279 Rohr-Endverschluss DN 2100
Spannbereich von-bis in mm 2080 – 2115 Durchgang 2″
03000280 Rohr-Endverschluss DN 2200
Spannbereich von-bis in mm 2180 – 2215 Durchgang 2″
03000281 Rohr-Endverschluss DN 2300
Spannbereich von-bis in mm 2280 – 2315 Durchgang 2″
03000282 Rohr-Endverschluss DN 2400
Spannbereich von-bis in mm 2380 – 2415 Durchgang 3″
Rohr-Endverschlüsse 5‑teilig – pneumatisch bis 2,0 bar
Rohr-Endverschlüsse 5‑teilig
Rohrverschlüsse, pneumatisch bis 2,0 bar. Auch in Form eines Ei-Profils möglich. Größere Dimensionen und Sonderausführungen auf Anfrage.
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 0,5 bar
Art.Nr.
03000289 Rohr-Endverschluss DN 2500
Spannbereich von-bis in mm 2480 – 2515 Durchgang 3″
03000290 Rohr-Endverschluss DN 2600
Spannbereich von-bis in mm 2580 – 2615 Durchgang 3″
03000291 Rohr-Endverschluss DN 2700
Spannbereich von-bis in mm 2680 – 2715 Durchgang 3″
03000292 Rohr-Endverschluss DN 2800
Spannbereich von-bis in mm 2780 – 2815 Durchgang 3″
03000293 Rohr-Endverschluss DN 2900
Spannbereich von-bis in mm 2880 – 2915 Durchgang 3″
03000294 Rohr-Endverschluss DN 3000
Spannbereich von-bis in mm 2980 – 3015 Durchgang 3″
Zubehör für pneumatische Rohrverschlüsse
Aufpreise
Art.Nr.
03000344 für Ausrüstung als Füll- /Prüfelement DN 200–400
03000345 für Ausrüstung als Füll- /Prüfelement DN 400‑1900
03000346 für Ausrüstung als Füll- /Prüfelement DN 2000–3000
03000347 für Ausrüstung als Enlüftungselement DN 200–400
03000348 für Ausrüstung als Enlüftungselement DN 400‑1900
03000349 für Ausrüstung als Enlüftungselement DN 2000–3000
1‑teilig Powerline
• ein Durchgang mit Kugelhahn
• zwei Dichtelemente aus Naturkautschuk
• Gegendruck 2,0 bar
Art.Nr.
03000507 Rohr-Endverschluss Powerline DN 300
Spannbereich von-bis in mm 290 – 305 Durchgang 1 ¼”
03000508 Rohr-Endverschluss Powerline DN 310
Spannbereich von-bis in mm 300 – 315 Durchgang 1 ¼”
03000509 Rohr-Endverschluss Powerline DN 350
Spannbereich von-bis in mm 340 – 355 Durchgang 1 ¼”
03000510 Rohr-Endverschluss Powerline DN 400
Spannbereich von-bis in mm 390 – 405 Durchgang 1 ¼”
03000511 Rohr-Endverschluss Powerline DN 450
Spannbereich von-bis in mm 440 – 455 Durchgang 1 ¼”
03000512 Rohr-Endverschluss Powerline DN 500
Spannbereich von-bis in mm 490 – 505 Durchgang 1 ¼”
03000513 Rohr-Endverschluss Powerline DN 550
Spannbereich von-bis in mm 540 – 555 Durchgang 1 ¼”
03000515 Rohr-Endverschluss Powerline DN 600
Spannbereich von-bis in mm 590 – 605 Durchgang 1 ¼”
03000516 Rohr-Endverschluss Powerline DN 650
Spannbereich von-bis in mm 640 – 655 Durchgang 1 ¼”
03000517 Rohr-Endverschluss Powerline DN 700
Spannbereich von-bis in mm 690 – 705 Durchgang 2″
03000518 Rohr-Endverschluss Powerline DN 800
Spannbereich von-bis in mm 790 – 805 Durchgang 2″
03000519 Rohr-Endverschluss Powerline DN 900
Spannbereich von-bis in mm 890 – 905 Durchgang 2″
03000520 Rohr-Endverschluss Powerline DN 1000
Spannbereich von-bis in mm 990 – 1005 Durchgang 2″
03000521 Rohr-Endverschluss Powerline DN 1100
Spannbereich von-bis in mm 1090 – 1105 Durchgang 2″
03000522 Rohr-Endverschluss Powerline DN 1200
Spannbereich von-bis in mm 1190 – 1205 Durchgang 2″
03000523 Rohr-Endverschluss Powerline DN 1300
Spannbereich von-bis in mm 1290 – 1305 Durchgang 2″
03000524 Rohr-Endverschluss Powerline DN 1400
Spannbereich von-bis in mm 1390 – 1405 Durchgang 2″
03000525 Rohr-Endverschluss Powerline DN 1500
Spannbereich von-bis in mm 1490 – 1505 Durchgang 2″
03002168 Rohr-Endverschluss Powerline DN 1600
Spannbereich von-bis in mm 1590 – 1605 Durchgang 2″
Reparaturflicken für Rohrleitungen
Reparaturflicken für Rohrleitungen
• speziellen Reparaturflicken, mit einer einseitigen Beschichtung mit Keramikfaserpapier, Aluminium-Silikatfaserpapier
• zum Aufschweißen auf alle Rohrleitungen aus Stahl, wenn Undichtheiten in der Rohrwandung festgestellt werden
• Zum Fixieren der Reparaturflicken an der Aufschweißstelle empfehlen wir unsere entsprechende und für alle Flickengrößen einsetzbare Spannvorrichtung mit Potentialausgleich.
Art.Nr.
50000001 Reparaturflicken DN 50
Rohrmaß Ø/mm 60,3 Wandstärke 2,9 Durchgang 150
50000003 Reparaturflicken DN 60
Rohrmaß Ø/mm 76,1 Wandstärke 2,9 Durchgang 150
50000005 Reparaturflicken DN 80
Rohrmaß Ø/mm 88,9 Wandstärke 3,2 Durchgang 150
50000007 Reparaturflicken DN 100
Rohrmaß Ø/mm 108,0 Wandstärke 3,2 Durchgang 150
50000009 Reparaturflicken DN 100
Rohrmaß Ø/mm 114,3 Wandstärke 3,6 Durchgang 150
50000070 Reparaturflicken DN 125
Rohrmaß Ø/mm 139,7 Wandstärke 4,0 Durchgang 150
50000011 Reparaturflicken DN 150
Rohrmaß Ø/mm 159,0 Wandstärke 4,5 Durchgang 150
50000013 Reparaturflicken DN 150
Rohrmaß Ø/mm 168,3 Wandstärke 4,5 Durchgang 150
50000016 Reparaturflicken DN 200
Rohrmaß Ø/mm 219,1 Wandstärke 4,5 Durchgang 150
50000018 Reparaturflicken DN 250
Rohrmaß Ø/mm 273,0 Wandstärke 6,3 Durchgang 150
50000020 Reparaturflicken DN 300
Rohrmaß Ø/mm 323,9 Wandstärke 7,1 Durchgang 150
50000022 Reparaturflicken DN 350
Rohrmaß Ø/mm 355,6 Wandstärke 8,0 Durchgang 150
50000076 Reparaturflicken DN 65
Rohrmaß Ø/mm 76,1 Wandstärke 2,9 Durchgang 300
50000077 Reparaturflicken DN 80
Rohrmaß Ø/mm 88,9 Wandstärke 3,2 Durchgang 300
50000024 Reparaturflicken DN 100
Rohrmaß Ø/mm 108,0 Wandstärke 3,2 Durchgang 300
50000026 Reparaturflicken DN 100
Rohrmaß Ø/mm 114,3 Wandstärke 3,6 Durchgang 300
50000028 Reparaturflicken DN 125
Rohrmaß Ø/mm 139,7 Wandstärke 4,0 Durchgang 300
50000030 Reparaturflicken DN 150
Rohrmaß Ø/mm 159,0 Wandstärke 4,5 Durchgang 300
50000032 Reparaturflicken DN 150
Rohrmaß Ø/mm 168,3 Wandstärke 4,5 Durchgang 300
50000034 Reparaturflicken DN 200
Rohrmaß Ø/mm 219,1 Wandstärke 4,5 Durchgang 300
50000036 Reparaturflicken DN 250
Rohrmaß Ø/mm 273,0 Wandstärke 6,3 Durchgang 300
50000038 Reparaturflicken DN 300
Rohrmaß Ø/mm 323,9 Wandstärke 7,1 Durchgang 300
50000040 Reparaturflicken DN 350
Rohrmaß Ø/mm 355,6 Wandstärke 8,0 Durchgang 300
Spannvorrichtung für Reparaturflicken
Spannvorrichtung für Reparaturflicken
• Die Spannvorrichtung ist zum Fixieren und schweißgerechtem Anpressen der Reparaturflicken auf die Rohrleitung.
Art.Nr.
50000044 Spannvorrichtung DN 300
50000059 Spannvorrichtung DN 300–720
